Ranim 是一个使用 Rust 编写的程序化动画引擎， 受 3b1b/manim 和 jkjkil4/JAnim 启发

• 矢量图形基于二阶贝塞尔曲线表示，使用 SDF 渲染
• 使用 wgpu，兼容多种后端图形 API

注：目前 ranim 的接口仍并不稳定，而本页面的说明文字可能更新的不是特别勤（但是带视频的部分即 example 是会同步更新的）

Getting Started⁋

在 Ranim 中，定义并渲染一段动画的方式基本长成下面这个样子：

use ranim::prelude::*;

#[scene]
struct HelloWorldScene;

impl TimelineConstructor for HelloWorldScene {
    fn construct<'t: 'r, 'r>(
        self,
        timeline: &'t RanimTimeline,
        camera: &'r mut Rabject<'t, CameraFrame>,
    ) {
        // ...
    }
}

fn main() {
    render_scene(HelloWorldScene, &AppOptions::default());
}

HelloWorldScene 是一个 Scene，即下面两个 Trait 的组合：

• SceneMetaTrait 实现了 fn meta(&self) -> SceneMeta 方法。

  使用 #[scene] 会以结构体的 snake_case 命名（去掉 Scene 后缀）作为 SceneMeta 的 name 字段自动实现这个 Trait。

  也可以通过 #[scene(name = "<NAME>")] 来手动命名。

• SceneConstructor 则是定义了动画的构造过程。

使用 render_scene 可以用一个 Scene 来构造一个 RanimTimeline 并对其进行渲染，渲染结果将被输出到 <output_dir>/<scene_name>/ 目录下。

construct 方法有两个关键的参数：

• timeline: &'t RanimTimeline：Ranim API 的主要入口，几乎全部对动画的编码操作都发生在这个结构上
• camera: &'r Rabject<'t, CameraFrame>：默认的相机 Rabject，也是 RanimTimeline 中被插入的第一个 Rabject

RanimTimeline 和 Rabject 这两个类型非常重要，将贯穿整个 Ranim 动画的编码。

1. RanimTimeline 和 Rabject⁋

Ranim 使用一个 RanimTimeline 结构来编码动画，首先介绍两个最基本的操作：

• 使用 timeline.forward(duration_secs) 来使时间线推进一段时间
• 使用 timeline.insert(item) 来将一个 item: T 插入时间线，返回一个 Rabject<T>

Rabject<T> 的结构很简单，如下：

pub struct Rabject<'a, T> {
    pub timeline: &'a RanimTimeline,
    pub id: usize,
    pub data: T,
}

当某个物件 T 被插入 RanimTimeline 中时，会被赋予一个 Id，以 Rabject<T> 的形式返回，同时在 RanimTimeline 内部会以 T 的值为初始状态创建一条 RabjectTimeline。

使用 timeline.show(&rabject) 和 timeline.hide(&rabject) 可以控制接下来 forward 时的表现。

当一个 Rabject 被 drop 时，它会被 hide 掉：

impl<T> Drop for Rabject<'_, T> {
    fn drop(&mut self) {
        self.timeline.hide(self);
    }
}

下面的例子使用一个 VItem 物件和 timeline.insert 在时间线中创建了一个 Rabject<VItem> 并展示了 show、hide 以及 drop 对其影响：

1
use ranim::{color::palettes::manim, items::vitem::Square, prelude::*};
2

3
#[scene]
4
struct GettingStarted0Scene;
5

6
impl TimelineConstructor for GettingStarted0Scene {
7
    fn construct<'t: 'r, 'r>(
8
        self,
9
        timeline: &'t RanimTimeline,
10
        _camera: &'r mut Rabject<'t, CameraFrame>,
11
    ) {
12
        let mut square = Square(2.0).build(); // An VItem of a square
13
        square.set_color(manim::BLUE_C);
14

15
        timeline.forward(0.5);
16
        let square = timeline.insert(square); // Create a "Rabject" in the timeline
17
        timeline.forward(0.5); // By default the rabject timeline is at "show" state
18
        timeline.hide(&square);
19
        timeline.forward(0.5); // After called "hide", the forward will encode blank into timeline
20

21
        timeline.show(&square);
22
        timeline.forward(0.5);
23

24
        drop(square); // The drop is equal to `timeline.hide(&rabject)`
25
        timeline.forward(0.5);
26
    }
27
}
28

29
fn main() {
30
    render_scene(GettingStarted0Scene, &AppOptions::default());
31
}
32

2. 播放动画⁋

Ranim 中的每一个动画都会为实现了对应 Trait 的物件添加对应的创建方法。

比如对于 FadingAnim，凡是实现了 Opacity + Interpolatable Trait 的物件都会拥有 fade_in 和 fade_out 方法。

对一个 Rabject<T> 调用创建动画的方法会返回一个 AnimSchedule<T>，将它传入 timeline.play(anim_schedule) 即可将这段动画编码在 RanimTimeline 中。

let mut square = timeline.insert(square);
timeline.play(square.fade_in());
timeline.play(square.fade_out());

上面的动画也可以这样写：

let mut square = timeline.insert(square);
timeline.play(square.fade_in().chain(|data| data.fade_out()));

AnimSchedule<T> 的 chain 方法，接受一个 impl FnOnce(T) -> Animation<T>，会将两个动画拼接在一起。

而 T 与 &'r mut Rabject<'t, T> 相同，也有创建动画的方法，不过返回的是 Animation<T>。

1
use ranim::{
2
    AppOptions, animation::fading::FadingAnimSchedule, color::palettes::manim,
3
    items::vitem::Square, prelude::*, render_scene,
4
};
5

6
#[scene]
7
struct GettingStarted1Scene;
8

9
impl TimelineConstructor for GettingStarted1Scene {
10
    fn construct<'t: 'r, 'r>(
11
        self,
12
        timeline: &'t RanimTimeline,
13
        _camera: &'r mut Rabject<'t, CameraFrame>,
14
    ) {
15
        let mut square = Square(2.0).build();
16
        square.set_color(manim::BLUE_C);
17

18
        let mut square = timeline.insert(square);
19
        #[allow(deprecated)]
20
        timeline.play(square.fade_in());
21
        timeline.play(square.fade_out());
22
    }
23
}
24

25
fn main() {
26
    render_scene(GettingStarted1Scene, &AppOptions::default());
27
}
28

3. 动画参数⁋

AnimSchedule<T> 和 Animation<T> 都具有一些控制动画属性的参数，可以通过链式调用的方式来设置：

• with_duration(duration_secs)：设置动画持续时间
• with_rate_func(rate_func)：设置动画速率函数

此外在这个例子中你会发现，在播放了 transform_to(circle) 之后，再播放 fade_out 时，播放的并不是圆形的淡出，而是方形。

这并不是一个 Bug，而是一种刻意的设计，请继续向下阅读 4. 向 Rabject 应用动画变更，了解更多。

1
use ranim::{
2
    animation::{fading::FadingAnimSchedule, transform::TransformAnimSchedule},
3
    color::palettes::manim,
4
    items::vitem::{Circle, Square},
5
    prelude::*,
6
    utils::rate_functions::linear,
7
};
8

9
#[scene]
10
struct GettingStarted2Scene;
11

12
impl TimelineConstructor for GettingStarted2Scene {
13
    fn construct<'t: 'r, 'r>(
14
        self,
15
        timeline: &'t RanimTimeline,
16
        _camera: &'r mut Rabject<'t, CameraFrame>,
17
    ) {
18
        let mut square = Square(2.0).build();
19
        square.set_color(manim::BLUE_C);
20

21
        let mut square = timeline.insert(square);
22
        let mut circle = Circle(2.0).build();
23
        circle.set_color(manim::RED_C);
24

25
        timeline.play(
26
            square
27
                .transform_to(circle)
28
                .with_duration(2.0)
29
                .with_rate_func(linear),
30
        ); // Anim Schedule won't change the data in Rabject
31
        timeline.forward(1.0);
32
        timeline.play(square.fade_out()); // Anim is created based on the data in Rabject
33
    }
34
}
35

36
fn main() {
37
    render_scene(GettingStarted2Scene, &AppOptions::default());
38
}
39

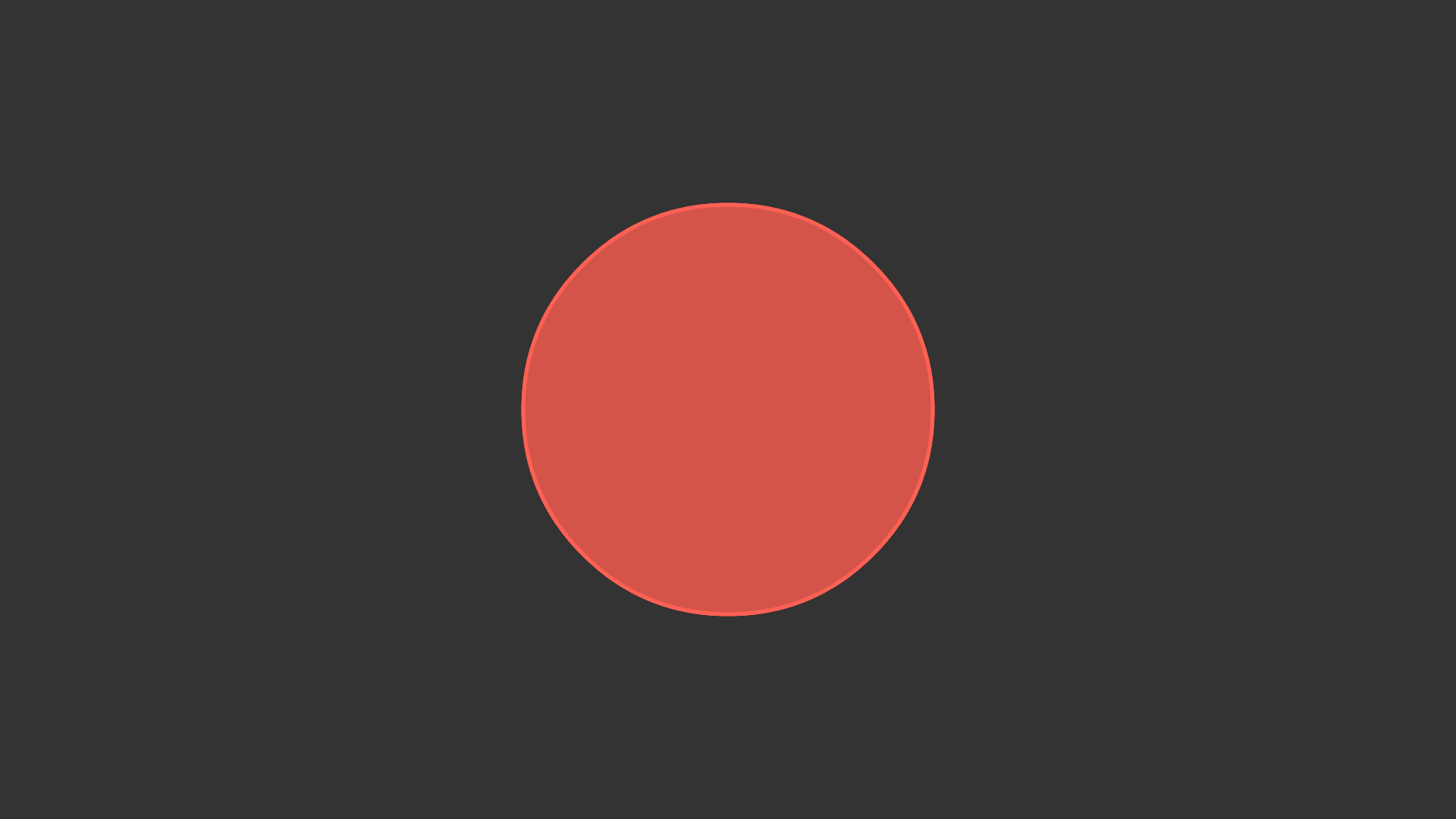

4. 向 Rabject 应用动画变更（AnimSchedule 与 apply）⁋

使用 Rabject 创建动画时是基于 Rabject 当前的内部数据来创建的，创建与播放动画并不会修改其内部数据。 如果想要一个动画的效果实际应用到 Rabject 中，那么需要对 AnimSchedule 使用 apply 方法。

这样的好处是对于一些对数据有 损坏性变更 的动画（比如 unwrite 等），我们不需要提前对数据进行备份。

1
use ranim::{
2
    animation::{
3
        creation::WritingAnimSchedule, fading::FadingAnimSchedule, transform::TransformAnimSchedule,
4
    },
5
    color::palettes::manim,
6
    items::vitem::{Circle, Square},
7
    prelude::*,
8
};
9

10
#[scene]
11
struct HelloRanimScene;
12

13
impl TimelineConstructor for HelloRanimScene {
14
    fn construct<'t: 'r, 'r>(
15
        self,
16
        timeline: &'t RanimTimeline,
17
        _camera: &'r mut Rabject<'t, CameraFrame>,
18
    ) {
19
        let mut square = Square(2.0).build();
20
        square.set_color(manim::BLUE_C);
21

22
        let mut square = timeline.insert(square);
23
        let mut circle = Circle(2.0).build();
24
        circle.set_color(manim::RED_C);
25

26
        timeline.play(square.transform_to(circle).apply()); // Use `apply` on an anim schedule to update rabject data
27
        timeline.play(square.unwrite()); // Do not use `apply` to keep the data in Rabject not changed
28
        timeline.play(square.write());
29
        timeline.play(square.fade_out());
30
    }
31
}
32

33
fn main() {
34
    #[cfg(feature = "app")]
35
    run_scene_app(HelloRanimScene);
36
    #[cfg(not(feature = "app"))]
37
    {
38
        render_scene(HelloRanimScene, &AppOptions::default());
39
        render_scene_at_sec(HelloRanimScene, 0.0, "preview.png", &AppOptions::default());
40
    }
41
}
42

不过 chain 是会以第一个动画的结束状态为基础创建下一个动画的，但是要注意此时的 AnimSchedule 是整个被拼接后的动画，如果不调用 apply 是不会更新 Rabject 内部的数据的，而调用 apply 会应用整个被拼接后的动画的变更：

// <-- Rabject's data is a square
timeline.play(
    square
        .transform_to(circle)
        .chain(|data| data.unwrite())
);
// <-- Rabject's data is still a square
timeline.play(square.write()); // This plays a square's unwrite, but not circle's

// <-- Rabject's data is a square
timeline.play(
    square
        .transform_to(circle)
        .chain(|data| data.unwrite())
        .apply(), // <-- Rabject's data is an unwrote circle now
);
timeline.play(square.write()); // This plays nothing, because after the apply, the data is empty（unwrote circle）

简单来说 AnimSchedule 的作用就是将具有紧密关系的动画组合在一起，通过 apply 会应用整个动画（类似 Transaction 的感觉）。
