Getting Started

Caution

本书绝大多数内容目前均由 ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

Ranim 的场景由一个 fn(&mut RanimScene) 函数构造。场景函数只负责定义动画；预览、渲染和输出配置由 #[scene]、#[output] 与 ranim CLI 处理。

准备项目

使用 CLI 热加载 lib target 时，crate 需要生成动态库：

[lib]
crate-type = ["rlib", "cdylib"]

动画代码通常从 prelude、item 类型和对应的动画扩展 trait 中导入 API：

use ranim::{
    anims::fading::FadingAnim,
    color::palettes::manim,
    items::vitem::geometry::Square,
    prelude::*,
};

Prelude 覆盖什么

ranim::prelude::* 覆盖日常作者 API：Eval / IntoAnimNode / Unplaced / PlaybackExt 等动画协议，AnimSequence / AnimStack / AnimLagged 与 seq! / stack! / lagged!，Pure / Iterative / Static，Sound / AudioClip，以及 RanimScene / TimeMark。

以下类型有意不放进 prelude，需要时显式导入：

use ranim_core::Extract;
use ranim_core::audio::AudioError;
use ranim_core::animation::build::{At, Paramed};
use ranim_core::animation::node::{AnimNode, AnimationInfo};
use ranim_core::core_item::CoreItem;

• Extract / CoreItem：只在实现自定义 Eval::Output 的提取契约时需要；
• AnimNode / AnimationInfo：运行时 introspection API；
• At / Paramed：需要给返回值命名的 timing wrapper；
• AudioError：音频解码/文件错误处理。

第一个场景

下面的场景让一个蓝色正方形淡入、保持一秒，再淡出。相机作为独立 Sequence 与内容并行播放：

use ranim::{
    anims::fading::FadingAnim,
    color::palettes::manim,
    items::vitem::geometry::Square,
    prelude::*,
};

#[scene(clear_color = "#000000")]
#[output(width = 1280, height = 720, fps = 30, format = "mp4")]
fn hello(r: &mut RanimScene) {
    let square = Square::new(2.0).with(|square| {
        square.set_color(manim::BLUE_C);
    });

    let mut content = AnimSequence::new();
    content
        .push(square.clone().fade_in())
        .hold(1.0)
        .push(square.fade_out());

    let mut camera = AnimSequence::new();
    camera
        .push(CameraFrame::default().show())
        .hold_to(content.cursor_sec());

    r.play(camera);
    r.play(content);
}

#[scene] 会保留场景函数，并生成、注册对应的静态 Scene 描述。通常不需要手工创建 Scene 或编写 main。

Scene 的根是并行 Stack

RanimScene::play 等价于向根 AnimStack 执行 push：

r.play(camera);
r.play(content);

这两个动画共享局部 0 秒并行播放，互不覆盖。play 不维护全局 cursor，也不会根据 item 值查找并修改之前加入的动画。

需要顺序播放时，先使用 AnimSequence 组织一条完整状态序列，再将 Sequence 加入 Scene。

使用 AnimSequence

AnimSequence 维护自己的 cursor：

完整的 show/hide 示例可以直接查看：

use ranim::{
    anims::fading::FadingAnim, color::palettes::manim, items::vitem::geometry::Square, prelude::*,
    utils::rate_functions::smooth,
};

#[scene]
#[wasm_demo_doc]
#[output(dir = "./output/getting_started0")]
fn getting_started0(r: &mut RanimScene) {
    // A Square with size 2.0 and color blue
    let square = Square::new(2.0).with(|square| {
        square.set_color(manim::BLUE_C);
    });

    let mut content = seq![square.clone().fade_in().with_rate_func(smooth)];
    content
        .hold(1.0)
        .push(square.hide())
        .forward(1.0)
        .push(square.show())
        .hold(1.0)
        .push(square.clone().fade_out().with_rate_func(smooth));

    r.play(
        CameraFrame::default()
            .show()
            .with_duration(content.cursor_sec()),
    );
    r.play(content);
    r.insert_time_mark(1.0, TimeMark::Capture("preview.png".to_string()));
}

hold 与 forward

forward 表示明确的空白时间；hold 表示把当前状态延长一段时间。新模型不会隐式认为一个动画结束后物件仍然存在。

sequence
    .push(square.fade_in())
    .hold(1.0)    // 保持淡入后的状态
    .forward(0.5) // 接下来 0.5 秒没有该 Sequence 的输出
    .push(circle.fade_in());

show 与 hide

show() 和 hide() 是用于 Sequence 状态切换的零时长事件。cursor 上出现状态事件时，后续 hold 使用这些事件组成新的完整状态快照，不再继承左侧状态。

sequence
    .push(square.show())
    .hold(1.0)
    .push(square.hide())
    .hold(1.0);

hide 不会跨 Sequence 查找同一个 item。需要独立显示/隐藏的内容应放在独立 Sequence 中，再通过根 Stack 并行组合。

并行组合

固定数量的并行动画可以使用 stack!：

let scene = stack![
    background.show().with_duration(total_secs),
    content,
    camera.show().with_duration(total_secs),
];
r.play(scene);

运行时动态生成的动画使用 AnimStack：

let mut layers = AnimStack::new();
for animation in animations {
    layers.push(animation);
}
r.play(layers);

AnimStack 的 duration 是最长子动画的 duration。较短子动画结束后不会自动保持到 Stack 结束。

类型转换与动画扩展 trait

动画方法由 requirement/extension trait 提供，使用前需要导入对应 trait。例如 fade_in 来自 FadingAnim，morph_to 来自 MorphAnim，write/unwrite 来自 WritingAnim。

有些动画只对更底层的 VItem 实现。几何 item 可以通过 VItem::from 或 .into() 转换：

use ranim::{
    anims::{creation::WritingAnim, morph::MorphAnim},
    color::palettes::manim,
    items::vitem::{
        VItem,
        geometry::{Circle, Square},
    },
    prelude::*,
    utils::rate_functions::smooth,
};

#[scene]
#[wasm_demo_doc]
#[output(dir = "./output/getting_started1")]
fn getting_started1(r: &mut RanimScene) {
    // A Square with size 2.0 and color blue
    let square = Square::new(2.0).with(|square| {
        square.set_color(manim::BLUE_C);
    });

    let circle = Circle::new(2.0).with(|circle| {
        circle.set_color(manim::RED_C);
    });

    let content = seq![
        VItem::from(square)
            .morph_to(VItem::from(circle.clone()))
            .with_rate_func(smooth),
        VItem::from(circle).unwrite().with_rate_func(smooth),
    ];

    let total_secs = content.cursor_sec();
    r.play(CameraFrame::default().show().with_duration(total_secs));
    r.play(content);
    r.insert_time_mark(
        total_secs / 2.0,
        TimeMark::Capture("preview.png".to_string()),
    );
}

多个独立 Sequence 的组合示例：

use ranim::{
    anims::{
        creation::{CreationAnim, WritingAnim},
        morph::MorphAnim,
    },
    color::palettes::manim,
    items::vitem::{
        VItem,
        geometry::{Circle, Rectangle, Square},
    },
    prelude::*,
    utils::rate_functions::{linear, smooth},
};

#[scene]
#[wasm_demo_doc]
#[output(dir = "./output/getting_started2")]
fn getting_started2(r: &mut RanimScene) {
    let rect = Rectangle::new(4.0, 9.0 / 4.0).with(|rect| {
        rect.set_stroke_color(manim::GREEN_C);
    });

    let square: VItem = Square::new(2.0)
        .with(|square| {
            square.set_color(manim::BLUE_C);
        })
        .into();
    let circle: VItem = Circle::new(2.0)
        .with(|circle| {
            circle.set_color(manim::RED_C);
        })
        .into();
    let mut rect_sequence = seq![rect.clone().show()];
    rect_sequence
        .hold(1.0)
        .push(VItem::from(rect).uncreate().with_rate_func(smooth));

    let mut item_sequence = seq![square.clone().show()];
    item_sequence
        .hold(1.0)
        .push(square.clone().create().with_rate_func(smooth))
        .push(
            square
                .clone()
                .morph_to(circle.clone())
                .with_rate_func(linear),
        )
        .push(circle.clone().unwrite().with_rate_func(smooth));

    let total_secs = item_sequence.cursor_sec().max(rect_sequence.cursor_sec());
    r.play(CameraFrame::default().show().with_duration(total_secs));
    r.play(stack![rect_sequence, item_sequence]);
    r.insert_time_mark(
        total_secs / 2.0,
        TimeMark::Capture("preview.png".to_string()),
    );
}

Scene 与 Output 属性

#[scene] 支持：

• name = "..."：设置注册的场景名称，默认使用函数名。
• clear_color = "..."：设置 CSS 格式的清屏颜色，默认 #333333ff。

每个 #[output] 定义一个输出；一个 Scene 可以声明多个 output：

• width、height：输出像素尺寸，默认 1920x1080。
• fps：帧率，默认 60。
• format：mp4、webm、mov 或 gif。
• dir：输出目录，默认 ./output。
• name：输出文件名前缀；未设置时使用 Scene 名称。
• save_frames：是否保存逐帧图片，默认 false。

没有写 #[output] 时会使用默认输出配置。

预览与渲染

安装 CLI：

cargo install ranim-cli

预览或渲染当前 package 的 lib target：

ranim preview
ranim output
ranim output hello
ranim render hello

指定 workspace package 或 example target：

ranim preview -p package_name --example example_name
ranim output -p package_name --example example_name
ranim render -p package_name --example example_name hello

不渲染、只查询场景信息时使用 inspect：

ranim inspect scenes --example example_name
ranim inspect tree --example example_name
ranim inspect frame <scene_name> --at 1.0 --example example_name

tree 的 Scene 名称在只有一个 Scene 时可以省略；frame 必须指定 Scene 名称，--at 为采样时间（秒）。需要完整几何数据时给 frame 加 --verbose，机器可读输出加 --format json。

preview 可以接收一个可选 Scene 名称；output 可以接收零个或多个 Scene 名称，并渲染它们声明的所有 #[output(...)]；render 接收恰好一个 Scene 名称，使用默认输出设置（1920x1080、60 fps、mp4）做一次临时渲染，不读取 #[output(...)]。额外的 Cargo 构建参数放在 -- 后，例如：

ranim output hello -- --release
ranim render hello -- --release

在本仓库中可以直接运行 CLI package：

cargo run -p ranim-cli --release -- preview --example getting_started0
cargo run -p ranim-cli --release -- output --example getting_started0

Packages

.
├── src/                        # ranim - 顶层 facade crate
├── packages/
│   ├── ranim-core/             # 核心动画引擎（求值、组合、组件与动画 trait）
│   ├── ranim-macros/           # proc-macro（#[scene]、#[output] 等）
│   ├── ranim-items/            # 内置可视元素（VItem、几何图形、SVG、文本）
│   ├── ranim-anims/            # 内置动画（淡入淡出、变形、书写等）
│   ├── ranim-render/           # GPU 渲染层（wgpu）
│   └── ranim-cli/              # CLI 工具（渲染、预览、热加载）
├── example-packages/app/       # 示例应用
├── benches/                    # 性能基准测试
└── xtasks/xtask-examples/      # 示例构建自动化

graph BT
    macros[ranim-macros]
    core[ranim-core] --> macros
    items[ranim-items] --> core
    anims[ranim-anims] --> core
    render[ranim-render] --> core
    ranim[ranim] --> core
    ranim --> items
    ranim --> anims
    ranim --> render
    cli[ranim-cli] --> ranim

Ranim CLI

ranim-cli 是 Ranim 的命令行工具，二进制名为 ranim。它负责把场景代码构建成 dylib、加载其中通过 #[scene] 注册的场景，并围绕场景提供四个子命令：

ranim <command>
├── preview   启动预览 app，watch 场景代码并在变更时自动重建 dylib
├── output    渲染场景声明的所有 #[output(...)]（成片输出）
├── render    用默认输出设置快速渲染一个场景一次（冒烟）
└── inspect   不渲染，纯 CPU 检查场景 / 动画树 / 单帧物件

在仓库内可以直接用 cargo 运行；也可以安装到 PATH：

cargo run -p ranim-cli -- <command> ...
cargo install --path packages/ranim-cli   # 之后可直接使用 ranim <command> ...

工作方式

每次调用都会先 cargo build 目标（lib 或 example，需为 cdylib），再加载 dylib 中的 scene inventory。因此命令报错时应先看 cargo 的编译输出——大多数失败是场景 代码本身的编译错误。

通用 target 参数

以下参数对所有子命令可用：

-p, --package <PACKAGE>   指定 workspace 中的 package（优先于当前目录推断）
    --lib                 使用 package 的 lib target（与 --example 互斥）
    --example <EXAMPLE>   构建并加载指定的 example target，并自动解析到声明它的 package
    --features <FEATURES> 透传给 cargo build
-- <cargo args>...        其余 cargo 构建参数，例如 `-- --release`

• 不显式指定时，CLI 根据当前目录推断 package 并使用其 lib target。
• -- --release 只影响场景 dylib 的 profile，CLI 本体的 profile 由外层 cargo 决定。
• 调试迭代一般不需要 release：仓库为 dev profile 开了 opt-level = 1、依赖 opt-level = 3，inspect 是纯 CPU 查询，渲染也足够快。

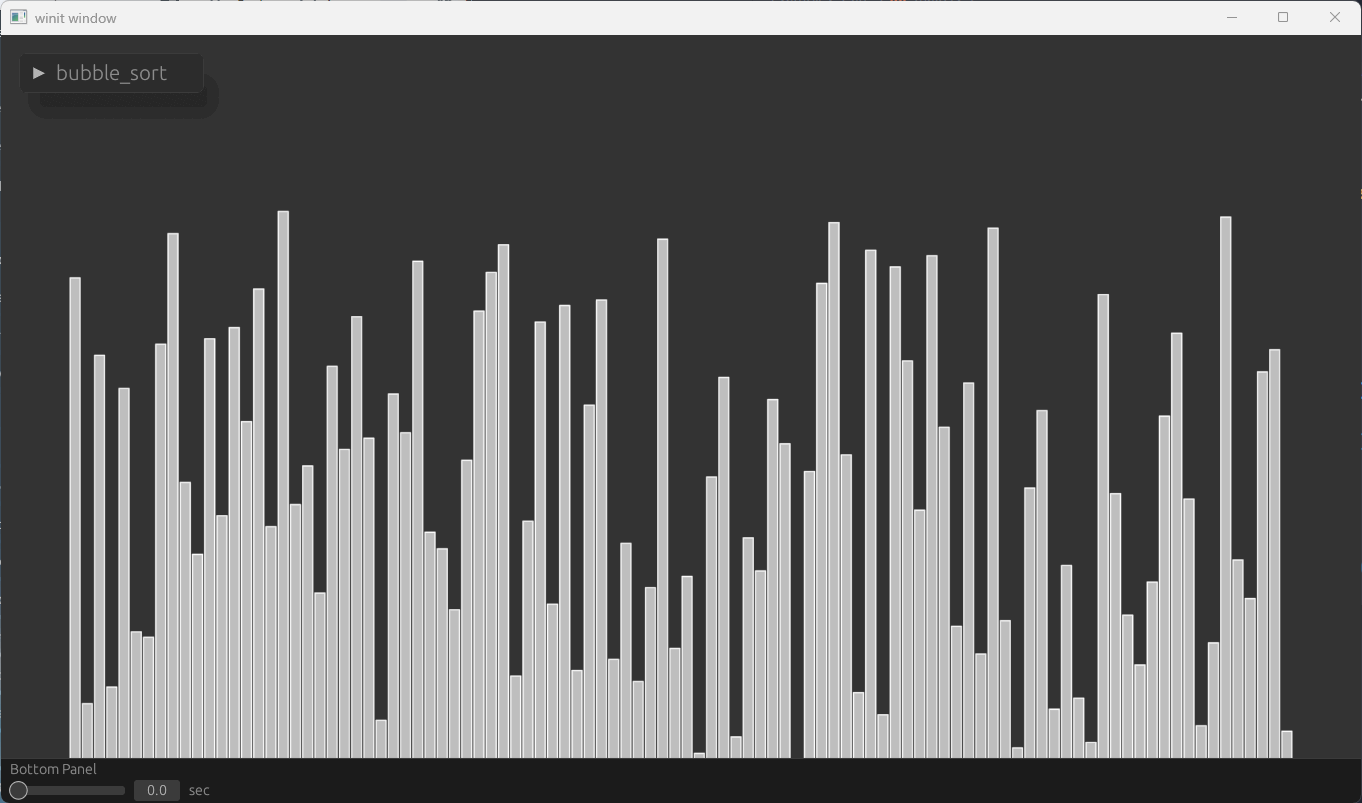

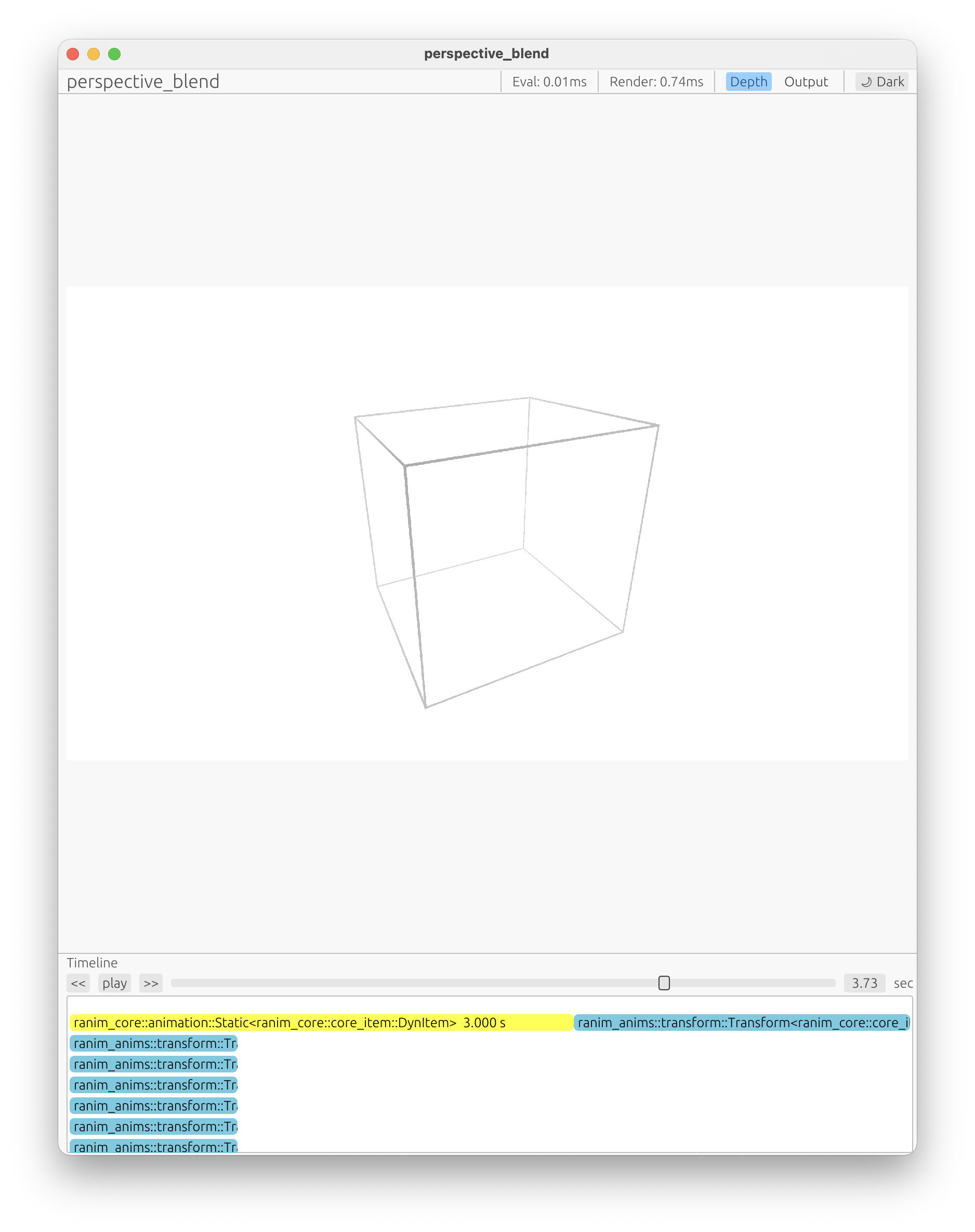

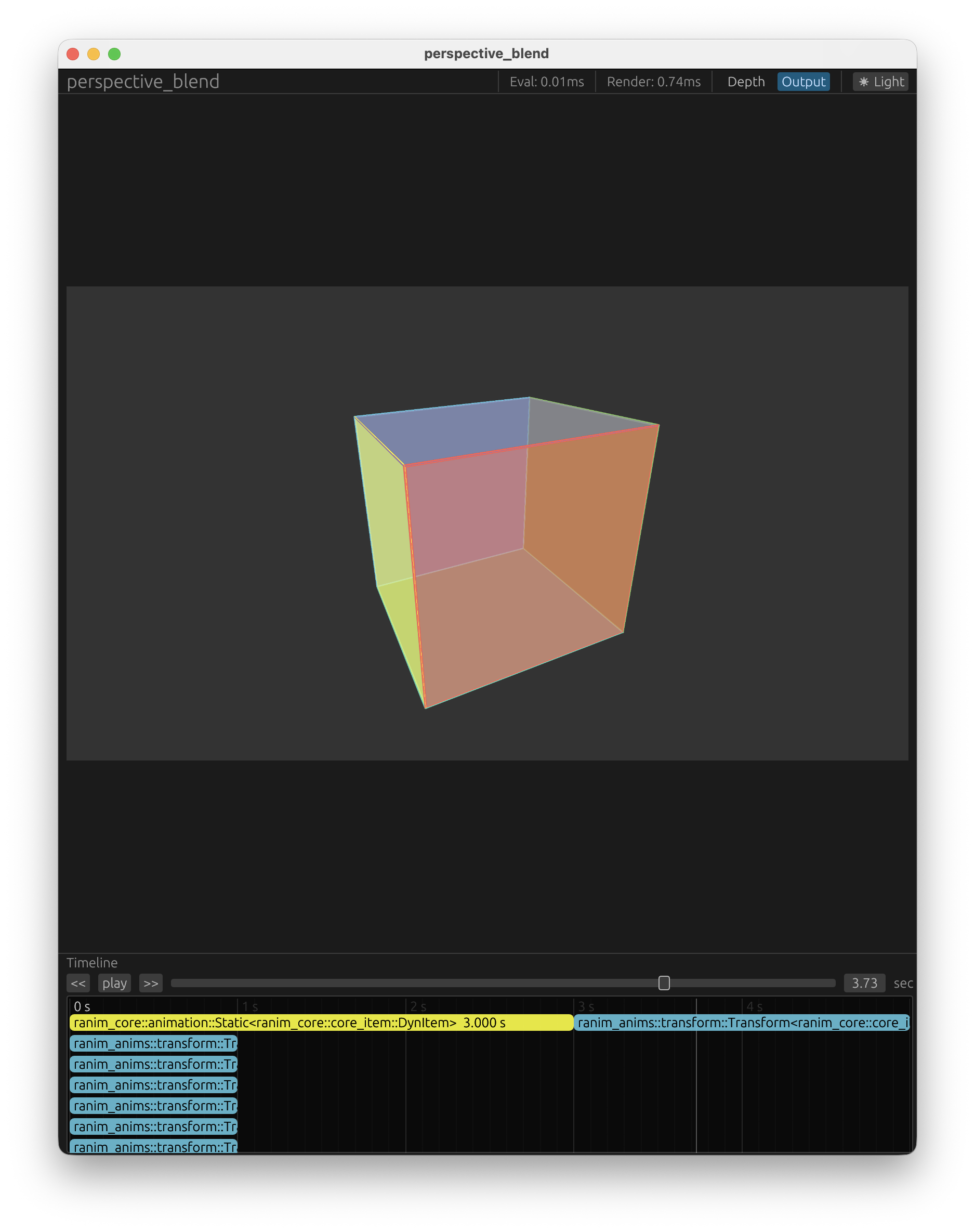

ranim preview [SCENE]

启动预览 app，并 watch 场景代码，文件变更时自动重建 dylib 刷新画面。适合编写场景 时的实时调试。

ranim output [SCENES...]

渲染每个选中场景声明的所有 #[output(...)]；不指定场景时渲染全部场景。这是 交付前的最终验证命令。

#[output(...)] 可用的属性（默认值：1920x1080、60 fps、mp4、 dir = "./output"、save_frames = false）：

#[output(
    width = 1920,            // 像素宽
    height = 1080,           // 像素高
    fps = 60,                // 帧率
    format = "mp4",          // mp4 / webm / mov / gif
    dir = "./output",        // 输出目录（相对路径基于当前工作目录）
    name = "my_video",       // 可选，覆盖 {name}（默认用场景名）
    name_template = "{name}_{width}x{height}_{fps}", // 输出文件主名模板
    save_frames = false,     // 同时保存 PNG 帧序列
)]

一个场景可以声明多个 #[output(...)]（例如同时输出 mp4 和 gif）。

产物位置（以 dir = "./output"、场景名 hello 为例）：

output/hello_1920x1080_60.mp4            视频：<dir>/<模板展开的主名>.<ext>
output/hello_1920x1080_60-frames/NNNN.png 帧序列（save_frames = true 时）
output/hello_1920x1080_60/<filename>     TimeMark::Capture 截图

场景中通过 r.insert_time_mark(sec, TimeMark::Capture("x.png".to_string())) 声明的截图，在主视频渲染完成后统一处理。

--buffer-count <N>（默认 2）控制 GPU readback 缓冲数量：越大并行度越高，但占用 更多显存。

需要 GPU 与 ffmpeg；PATH 中找不到 ffmpeg 时 CLI 会尝试在当前目录查找或下载。

ranim render <SCENE>

用固定默认设置（1920x1080、60 fps、mp4）把单个场景快速渲染一次，输出到 ./output/<scene>_1920x1080_60.mp4。

它不读取任何 #[output(...)] 声明，也不处理 TimeMark::Capture。适合 迭代中只想快速看整体效果的情况；正式验收仍应使用 ranim output。

ranim inspect

纯 CPU 检查，不创建 GPU context，可以在无 GPU 的环境运行。所有子命令支持 --format text|json（默认 text；JSON 输出顶层含 schema_version，适合脚本化）。

ranim inspect scenes

ranim inspect scenes --example hello_ranim

不调用场景构造函数，只列出 dylib 中注册的场景及其 #[output(...)] 摘要（尺寸、 fps、格式、输出目录、name_template、save_frames）。适合开工第一步：确认场景 名拼写、场景是否注册成功、输出配置是否符合预期。

ranim inspect tree [SCENE]

ranim inspect tree hello_ranim --example hello_ranim

构建场景并输出层级动画树。每个节点包含：DFS path、kind （eval/sequence/stack/lagged/static）、anim_name、父局部坐标下的 range、 content_duration_secs、rate_func、enabled 与 children；iterative 节点 额外包含 sim_step（with_steps(N) 声明的进度步长 1/N，未声明时为默认值）。 当库里只有一个场景时 [SCENE] 可省略。

注意 range 是父局部坐标，不要直接当成全局时间。

ranim inspect frame <SCENE> --at <sec>

ranim inspect frame hello_ranim --at 1.5 --example hello_ranim --verbose

以 120 Hz 逻辑时钟在 <sec> 采样一帧，输出该帧的物件列表。每个物件包含 z_order（帧内渲染/遮挡顺序）、id / animation_id / part、kind （camera/vitem/mesh）、来源根动画 source 和 data 摘要（VItem 的点数/颜色/ AABB，Mesh 的点数/三角形数/transform/AABB，Camera 的 pos/facing/up/投影参数）。 --verbose 追加完整几何数据（VItem points、Mesh 顶点/索引/颜色/法线）。

用于渲染前定位「某时刻物件不对 / 位置不对 / z-order 不对 / 颜色不对」等问题， 避免直接上 GPU 盲调。已知局限（如实输出，不要误读）：

• source 只能回溯到根动画的 animation_id，不能定位树内叶子节点；
• SvgItem / TypstText 等用户层 item 会 extract 成多个 CoreItem（1→N），此时 part 是 extract 后的序号，不是用户层 item 的序号。

推荐工作流

inspect scenes   确认场景与输出配置
      │
inspect tree     确认动画组织、时间范围、rate_func / enabled
      │
inspect frame    在关键时刻确认物件、几何、z-order 与颜色（不上 GPU）
      │
render           快速冒烟，看整体效果
      │
output           最终验证：成片、帧序列与 Capture 截图

原则：能用便宜的 inspect 查清的问题，不要留到昂贵的 GPU 渲染之后才发现。

核心概念

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

Ranim 将动画定义为可按任意时间采样的值，并通过 closed core + open leaves 的方式组织场景：

Eval<Output = T>                        visual leaf content
  -> IntoAnimNode                       default lowering (linear / 1s / enabled)
  -> Paramed<A> / At<A>                 playback params / placement
  -> AnimSequence / AnimStack / AnimLagged
  -> AnimNode { timing shell, NodeContent }
  -> SealedRanimScene -> SceneEvaluator

• 定义期（open）：叶子实现 Eval；容器/Sugar 位于 animation::compose，通过 IntoAnimNode lower 到运行时。
• 运行期（closed）：所有定义都 lower 成 AnimNode，其 NodeContent 是封闭的核心语言（Sequence、Stack、Leaf、Static、Audio）。视觉求值、音频烘焙、preview introspection 都是这棵树上的 interpreter。
• Eval、IntoAnimNode、容器与运行时 描述叶子动画如何根据局部进度产生状态、附加播放参数，以及顺序 / 并行 / 交错容器如何把场景组织成动画树。
• CoreItem 与 Extract 描述动画求值结果如何经 Extract 展开为渲染器消费的 core item。
• Core Items 逐个介绍三种 core item（CameraFrame、VItem、MeshItem）的字段与渲染语义。
• RanimScene 的根节点是一个 AnimStack。r.play(animation) 等价于向根 Stack 执行 push，因此多次根级 play 默认从 0 秒并行。

新模型不维护 Scene 内可变的 TimelineId 或运行时物件表。需要独立生命周期的内容由各自的 AnimSequence 持有，最后通过 Stack 组合。

动画系统

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

Ranim 的一个场景就是一棵动画树。这棵树分成「定义期」和「运行期」两个层面：

• 定义期（开放）：叶子是任何实现了 Eval 的类型——FadeIn、Morph、 Pure、Iterative 或自定义 struct，Eval::Output 是该动画产出的 item 类型 T。容器和作者侧组合子位于 animation::compose：AnimSequence / AnimStack / AnimLagged。
• 运行期（封闭核心）：所有定义都会通过 IntoAnimNode lower 成一个 AnimNode。AnimNode 的内容是封闭的 NodeContent： Sequence / Stack / Leaf / Static / Audio。视觉求值、seal 时音频 烘焙、preview introspection 都是这棵运行时树上的 interpreter。

本章自底向上整理这条链路：

trait Eval<Output = T>                  叶子协议：alpha -> T 的纯函数
  │ 具体叶子 struct：FadeIn / Morph / Pure / Iterative / 自定义 …
  │ blanket IntoAnimNode（默认 linear、1 秒、enabled）
  ▼
struct Paramed<A> / At<A>               PlaybackExt / Unplaced::at
  ▼
struct AnimSequence / AnimStack / AnimLagged    顺序 / 并行 / 交错容器
  │ IntoAnimNode::into_anim_node
  ▼
struct AnimNode { timing shell, NodeContent }
  NodeContent:
    Sequence(Vec<AnimNode>)
    Stack(Vec<AnimNode>)
    Leaf(Box<dyn EvalDyn>)
    Static(Vec<DynItem>)
    Audio(Box<AudioTrack>)
  ▼
RanimScene 根 AnimStack  →  SceneEvaluator 采样

Eval：叶子求值协议

Ranim 的叶子动画核心是一个统一的求值协议。动画内容一旦定义就不可变：它是自身 归一化进度 alpha ∈ [0, 1] 的纯函数。

pub trait Eval {
    type Output;

    /// 在归一化进度 alpha 处求值。
    fn eval_alpha(&self, alpha: f64) -> Self::Output;
}

• 协议只有一个入口：eval_alpha(&self, alpha)；
• 它是 &self 上的纯查询：无论调用顺序和次数，同一个 alpha 得到同一个 Output；
• evaluator 看不到秒、场景时钟或 logic_fps。AnimNode 负责把场景时间 映射成进度后才调用它；
• 有状态（迭代）区段在内部记忆化自己的积分快照；纯区段就是闭式。

运行期的 NodeContent::Leaf 持有 Box<dyn EvalDyn>，它是 Eval 的擦除 对应物：Eval 带有关联类型 Output，不能直接作为 trait object，因此 animation::eval 为所有满足 Output: AnyExtractCoreItem 的 E: Eval 自动实现了 EvalDyn。只有用户叶子会进入 Leaf；内置容器是 core 自己的 variant。

EvalExt 提供两个 build 期便捷方法：

pub trait EvalExt: Eval + Sized {
    fn apply_alpha_to(self, item: &mut Self::Output, alpha: f64) -> Self;
    fn apply_to(self, item: &mut Self::Output) -> Self; // alpha = 1.0
}

内置动画的工具方法（fade_in() 等）正是靠 apply_to 在创建动画的同时把 item 置为动画末态。

进度是唯一坐标

ranim::core::time 只有两个类型别名：

pub type Alpha = f64;       // 归一化进度
pub type DeltaAlpha = f64;  // 均匀进度步长

「内容即序列」：迭代动画的内容是作者声明的进度点序列 x₀…x_N。N 是定义而 不是采样精度；rate_func、with_duration、placement 都只是「哪个进度何时可 见」的采样重映射。

内容的两种来源：Pure 与 Iterative

两者都是 Eval 的实现：Pure 适配闭式求值，Iterative 适配逐步积分。它们与 具名动画（FadeIn、Morph 等直接 impl Eval 的类型）地位相同，只是内容的 产生方式不同。

纯闭包：Pure

闭包是匿名类型，不能按名字实现 Eval，所以用 Pure 包一层：

use ranim::core::animation::eval::pure::Pure;

let animation = Pure::new(|alpha| Square::new(alpha)).with_duration(2.0);

具名纯动画（FadeIn、Morph、Create 等）直接实现 Eval，不需要这个 wrapper。

迭代区段：IterativeEval + Iterative

物理模拟、混沌系统等没有闭式的内容，用逐步推进的方式定义：

pub trait IterativeEval {
    type Output;

    /// 推进一个内容步。alpha 是当前进度，delta_alpha = 1/N。
    fn step(&self, output: &mut Self::Output, alpha: f64, delta_alpha: f64);
}

Iterative::new(initial, evaluator) 持有不可变的定义（初始状态、sim_step、 step 逻辑），把积分快照放在内部 RefCell<Snapshot> 中：

let sim_secs = 4.0;

let animation = Iterative::from_fn(
    SpringState { x: 1.0, v: 0.0 },
    move |state: &mut SpringState, _alpha, delta_alpha| {
        let dt = sim_secs * delta_alpha; // 内容自己的物理秒
        let acc = -K * state.x - C * state.v;
        state.v += acc * dt;
        state.x += state.v * dt;
    },
)
.with_steps(240)
.with_duration(sim_secs);

• 逻辑时长用过程中的局部变量（例如 sim_secs）捕获，并同时传给 with_duration，不要使用全局 const；
• 迭代逻辑较复杂时，实现命名 IterativeEval 结构体，把 sim_secs 等参数放在 self 上；
• with_steps(N) 声明内容自己的步数，默认 1/120；
• eval_alpha(target) 前进时逐 sim_step 积分，回退时从初始状态重置重放， 重复查询同一个 alpha 是 O(1)；
• 可变状态全部住在 Output 里；
• 闭包的状态类型位于 Fn 输入位置，无法从闭包类型反推出关联 Output，所以 Iterative::from_fn 通过 IterativeFn<S, F> 显式绑定二者。

Iterative 实现的 Eval::sim_step() 返回 Some(1/N)，供 ranim inspect tree 等工具内省；它不影响求值本身。

从 Eval 到可播放的动画

以一行最常见的代码为例，自顶向下拆开它经过的每一层：

let animation = square.fade_in().with_duration(1.0);

第 1 层：fade_in()。 它来自 ranim-anims 的 FadingAnim trait（对满足 Opacity + Interpolatable + Clone 的类型自动实现）。它做两件事：构造具名 evaluator FadeIn<T>，并通过 EvalExt::apply_to 把 square 就地置为动画末 态——所以动画创建完成时，item 本身已经是「播完」的样子，后续 build 出的新 状态都从这个末态出发：

fn fade_in(&mut self) -> FadeIn<Self> {
    FadeIn::new(self.clone()).apply_to(self)
}

第 2 层：FadeIn<T>。 它就是一个普通的 Eval 实现——持有初末两个状态， 按 alpha 插值：

pub struct FadeIn<T: FadingRequirement> {
    src: T,
    dst: T,
}

impl<T: FadingRequirement> Eval for FadeIn<T> {
    type Output = T;
    fn eval_alpha(&self, alpha: f64) -> Self::Output {
        self.src.lerp(&self.dst, alpha)
    }
}

第 3 层：blanket impl。 任何 Eval 实现，只要 Output 可提取为场景元素 （AnyExtractCoreItem），就自动实现 IntoAnimNode，默认参数为 linear、时长 1 秒、enabled：

impl<E> IntoAnimNode for E
where
    E: Eval + 'static,
    E::Output: AnyExtractCoreItem,
{
    fn into_anim_node(self) -> AnimNode {
        AnimNode {
            content: NodeContent::Leaf(Box::new(self)),
            internal_time_secs: 1.0,
            // rate_func = none（linear）, time_range = 0.0..1.0, enabled = true
            ...
        }
    }
}

第 4 层：with_duration(1.0)。 来自 PlaybackExt，把动画包成 Paramed<A> 携带播放参数（见下节）。

ranim-anims 只包含这类具名叶子动画家族，通用适配器（Pure / Iterative / Static）与 lowering 协议在 ranim_core::animation 中：

ranim::anims
├── camera     （Orbit、CameraFrameAnim）
├── creation   （Create/UnCreate/Write/Unwrite）
├── fading     （FadeIn/FadeOut）
├── morph      （Morph）
└── rotating   （RotatingAnimation）

Unplaced、PlaybackExt、Paramed 与 At

所有尚未固定父时间坐标的 Unplaced 动画通过 PlaybackExt 获得统一的播放 参数 API：

animation
    .with_duration(2.0)
    .with_rate_func(smooth)
    .with_enabled(true)

At<A> 表示已经固定在父时间坐标中的 entry，不再实现 Unplaced，因此参数 必须在 placement 之前设置：

animation.with_duration(2.0).at(3.0); // At<Paramed<A>>

这些方法定义在 animation::build，返回的 Paramed<A> / At<A> 也都是 IntoAnimNode，所以可以继续被容器或 Scene 接纳。

animation::compose：顺序、并行、交错

顺序容器：AnimSequence

AnimSequence::push 先将动画 lower 为局部 AnimNode，再把它移动到当前 cursor，并按 node duration 推进 cursor：

let mut intro = AnimSequence::new();
intro
    .push(square.clone().fade_in())
    .hold(1.0)
    .push(square.fade_out());

r.play(intro);

Sequence 是动态类型擦除边界，但不会展开传入动画的组合树。每次 push 只将 直接子动画转换为一个 AnimNode；如果子动画是 Stack 或 Sequence，其内部层级 会继续保留。AnimSequence::into_anim_node 最终产生 NodeContent::Sequence(Vec<AnimNode>)。

Sequence 自己通过 cursor 决定子动画的位置，因此 push 只接受尚未显式放置的 Unplaced。At<A> 已经固定父时间坐标，不能进入 Sequence。

Sequence 本身仍实现 IntoAnimNode 与 Unplaced，所以可以先独立构造，再整体 使用 at 放置或加入另一个组合：

r.play(intro.at(2.0));

forward 与 hold

两者都会推进 Sequence cursor，但输出语义不同：

• forward(secs) 只推进 cursor，产生的空白区间没有输出。
• hold(secs) 取得 cursor 处的 Sequence 状态，将它保存为持续 secs 的静态 运行时节点（NodeContent::Static）。
• forward_to(target) 和 hold_to(target) 是对应的绝对 cursor 版本。

hold 没有额外的状态协议，它直接采用 Sequence 在 cursor 处的正常求值结果。 Sequence 在同一时刻只求值最后一个适用的直接子动画；如果这个子动画是 Stack， 则由 Stack 求值其中所有仍然适用的子动画。已经提前结束的 Stack 子动画不会被 自动延长。

child A: [0, 1)
child B: [0, 2)
cursor:        2

hold at 2 -> 只保持 B 的左侧终态

连续 hold 会分别保存每次调用时的求值结果，形成相邻的静态区间。

show、hide 与最终求值

show() 和 hide() 都是普通的零时长动画：

• show() 是 enabled 的静态动画，求值时输出对应物件；
• hide() 是 disabled 的静态动画，求值时不输出内容。

它们不需要 hold 特判。因为 Sequence 在边界上选择最后一个适用的直接子动画， 末尾的 show() 会成为最终求值结果，末尾的 hide() 则自然得到空结果；hold 只负责把这个结果保存为静态动画。

let mut content = AnimSequence::new();
content
    .push(square.show())
    .hold(1.0)
    .push(square.hide())
    .hold(1.0);

这里 hide 只改变 content 这条 Sequence 的状态。它不会查找或影响根 Stack 中另一个独立动画。

如果两个物件需要独立生命周期，应分别使用两个 Sequence：

r.play(square_sequence);
r.play(circle_sequence);

如果两个物件需要在同一时刻一起求值，应直接 push 一个 stack![...] 组合。

并行容器：AnimStack 与根场景

AnimStack::push 不推进其他子动画；Stack duration 是所有子动画 duration 的 最大值：

let animation = stack![
    background.show().with_duration(5.0),
    content.at(1.0),
    camera.show().with_duration(5.0),
];

r.play(animation);

Stack 接受普通 Unplaced 动画和已经放置的 At<A>。普通动画从 Stack 局部 0 开始，At<A> 使用自己的显式 offset。参数必须在调用 at 之前设置。

RanimScene 自带一个根 AnimStack：

pub fn play<A: IntoAnimNode + 'static>(&mut self, animation: A) -> &mut Self {
    self.root.push(animation);
    self
}

因此，多次根级 play 默认都从 0 秒开始。它们是并行动画，不存在后一次调用 覆盖前一次调用的隐含对象语义。

运行时数量不固定时可以直接构造 AnimStack：

let mut layers = AnimStack::new();
for animation in animations {
    layers.push(animation);
}
r.play(layers);

场景时长与显式生命周期

Scene 总时长是根 Stack 中最长子动画的 duration。新模型不会像旧 Timeline 那样 在 seal 时自动把静态物件和相机延长到 Scene 结束。

需要全程存在的内容应显式指定生命周期：

let total_secs = content.cursor_sec();

let mut camera = AnimSequence::new();
camera
    .push(CameraFrame::default().show())
    .hold_to(total_secs);

r.play(camera);
r.play(content);

这种写法使空白和保持区间成为动画定义的一部分。

交错容器：AnimLagged

AnimLagged 把一组未放置（Unplaced）的子动画按 stagger 规则相继排布： 第 i 个子动画的起点是 start_{i-1} + lag_ratio · d_{i-1}。lag_ratio 插值 在两种容器语义之间：

• 0.0 —— 所有子动画同时开始（类似 AnimStack）；
• 1.0 —— 首尾相接（类似 AnimSequence）；
• 中间值 —— 重叠相继。

let animation = lagged![0.2;
    square.fade_in(),
    circle.fade_in(),
    text.write(),
];
r.play(animation);

子动画窗口之外的时间默认由真实的静态动画填充：每个元素在 build 时被物化 为一条 [前填充][动画][后填充] 的 per-item AnimSequence 轨道（前=初态， 后=末态，采样自窗口边缘，空的填充会被跳过），因此 preview 时间线看到的就是 实际渲染的内容，没有隐藏的求值规则。每端的行为可以用 with_leading/with_trailing 配置（LaggedFill::{Hold, Empty}，默认都是 Hold）；若希望元素在窗口结束后消失，让它的动画以 hide 结尾即可（如 seq![item.fade_in(), item.hide()]）。

填充在 build 时采样，因此子动画应当是纯（闭式）动画——迭代式子动画的末态 填充会得到其初态。

对一组元素施加同一个动画时，用迭代器收集（core 的 AnimIterExt）：

let animation = group
    .iter_mut()
    .map(|item| item.fade_in().with_rate_func(smooth))
    .into_lagged(0.2);

迭代器还可以收集为另外两个容器：into_stack()/into_seq()，或直接 collect::<AnimStack>()/collect::<AnimSequence>()。

seq!、stack! 与 lagged!

固定写法可以使用宏简化：

let intro = seq![
    square.clone().fade_in(),
    square.fade_out(),
];

let scene = stack![intro, camera];
r.play(scene);

seq! 返回 AnimSequence，stack! 返回 AnimStack。二者都只是构造辅助， 最终 lower 为保留子节点层级的运行时动画树。lagged![0.2; a, b, c] 以 0.2 的 stagger ratio 返回 AnimLagged（见上文）。

运行期：AnimNode、NodeContent 与 SceneEvaluator

Sequence、Stack 和 Scene 需要保存异构动画，因此每个直接子动画会 lower 成一个 AnimNode：

AnimNode
├─ content: NodeContent
├─ time_range: Range<f64>         在父坐标中的窗口
├─ internal_time_secs: f64        content 轴长度
├─ rate_func: Option<fn(f64) -> f64>
├─ enabled: bool
└─ anim_name: &'static str

NodeContent 是封闭的运行时语言：

NodeContent
├─ Sequence(Vec<AnimNode>)   最后一个命中的子节点求值
├─ Stack(Vec<AnimNode>)      所有命中的子节点叠加求值
├─ Leaf(Box<dyn EvalDyn>)    用户 Eval 叶子的类型擦除
├─ Static(Vec<DynItem>)      已经采样好的输出批次
└─ Audio(Box<AudioTrack>)    seal 时烘焙的音频叶子

AnimNode::eval_at(sec, out) 是唯一的时间管理入口：node 先检查 enabled / active，再用自己的 time_range 和 rate_func 把 sec 映射成局部 alpha，最后交给 NodeContent：

• Sequence 选择最后一个包含 content 时间的子节点；
• Stack 求值所有包含 content 时间的子节点；
• Leaf 调用擦除后的 EvalDyn::eval_into(alpha, out)；
• Static 克隆保存的输出；
• Audio 不参与逐帧视觉求值，由 seal 时的音频 interpreter 处理。

这里的关键是：运行时核心是封闭的，因此不同 consumer 可以各自遍历同一棵树， 互不污染：

• eval_at：逐帧视觉求值；
• bake_audio：seal 时对音频叶子做一次性混音；
• has_audio：判断树里是否存在音频叶子；
• animation_info：为 preview 生成层级 introspection 树。

叶子仍然通过 Eval 保持开放；如果一个组合子能用核心构造子和窗口 placement 表达，就在 build 时 desugar，而不是增加新的 runtime variant。AnimLagged 就是这种 sugar：它最终 lower 成 Stack + Sequence。

SceneEvaluator::sample_at(render_secs, out) 是唯一的 session 交互：

• 对每个顶层 AnimNode 调用 eval_at(render_secs)；
• 前进 / 回退 / 原地求值的判断在 Iterative 等 stateful 节点内部完成；
• preview 拖拽和 render 采样共用同一条路径。

logic_fps 参数仅为 API 兼容保留，不再驱动步进；步进尺度由每个迭代区段自己 的 sim_step 决定。

音频叶子

Sound 是音频平面的叶子 atom，使用方式与视觉动画一致（from_file 需要 audio-decode feature）：

let mut scene = RanimScene::new();
scene.play(seq![
    square.fade_in(),
    Sound::new(AudioClip::from_file("narration.wav")?)
        .with_fade_in(0.25),
    square.write(),
]);

Sound::into_anim_node 产生 NodeContent::Audio(Box<AudioTrack>)。它同样参与 seq! / stack! / lagged!、.at()、.with_duration()、 .with_rate_func() 和 .with_enabled()。音频不进入逐帧视觉管线，而是在 RanimScene::seal 时通过 bake_audio 一次性混音；见 ranim-core 的音频模块 文档。

CoreItem 与 Extract

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

场景中所有可见内容最终都归结为少数几种 core item。动画系统求值得到的是 用户层 item（ranim-items 中的 VItem、Surface 等高层类型），而渲染器只 认识 core item；连接二者的是 Extract trait。

CoreItem

CoreItem 定义在 ranim-core 的 core_item 模块，是渲染管线的输入枚举：

pub enum CoreItem {
    CameraFrame(CameraFrame),
    VItem(VItem),
    MeshItem(MeshItem),
}

三种 core item 的共同特征：数据为 f32（Vec3 / Vec4 / Mat4）、位于世界 空间、不再携带任何动画辅助结构，每种直接对应渲染管线的一条路径。字段级的 说明见 Core Items。

Extract

pub trait Extract {
    type Target: Clone;

    /// 把提取结果追加到 buf。
    fn extract_into(&self, buf: &mut Vec<Self::Target>);

    /// 提取为新分配的 Vec。
    fn extract(&self) -> Vec<Self::Target>;
}

要点：

• 提取可以是 1→N：一个用户层 item 可以 extract 成任意个 core item。 高层 VItem 恰好产生 1 个 core VItem；Surface 经高层 MeshItem 产生 1 个 core MeshItem；而 SvgItem / TypstText 这类复合 item 会产生多个 core VItem。
• 可组合：Vec<E>、数组、元组等都有 Extract 实现，逐个把成员的提取 结果追加进同一个 buffer，因此一帧的输出可以任意拼接。

从动画求值到 extract

动画叶子的产出先被类型擦除为 DynItem：

pub trait AnyExtractCoreItem: Any + Extract<Target = CoreItem> + DynClone {}
pub struct DynItem(pub Box<dyn AnyExtractCoreItem>);

SceneEvaluator::sample_at(render_secs, out) 对根 Stack 的每个顶层 cell 求值， 再把每个产出 item 逐个 extract() 展开，得到一帧的 core item 列表：

AnimNode::eval_at(sec)  ->  Vec<DynItem>
  每个 DynItem.extract()     ->  Vec<CoreItem>      （这里发生 1→N）
  汇总                       ->  EvaluatedFrame
                                 = Vec<((animation_id, part), CoreItem)>

EvaluatedFrame 中每个 core item 附带的身份是 (animation_id, part)：

• animation_id：该 item 来自的根 Stack 顶层动画序号；
• part：extract 展开后的序号。由于存在 1→N 映射，part 是 core item 序号， 不等于用户层 item 的序号——这也是 ranim inspect frame 输出中 part 字段的含义（见 Ranim CLI）。

谁来消费

渲染器（ranim-render）按 CoreItem 变体分发到对应的渲染路径：core VItem 走矢量渲染（平面投影 + 三角化），core MeshItem 走 3D 网格渲染， CameraFrame 提供每帧的视图/投影矩阵。preview 与离线渲染共用同一条 sample_at → EvaluatedFrame 路径。

Transformed<T, G>：变换表示、组合与物件语义

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

ranim 把“物件自身的数据”和“附加在物件外的变换”分开表达：

pub struct Transformed<T, G> {
    pub inner: T,
    pub transform: G,
}

T 是物件，G 是 wrapper 实际存储的变换表示。字段保持公开，可以在 自定义 evaluator 中直接读写；常规组合则推荐使用 compose_outer 和 compose_inner，使乘法顺序一目了然。

1. 变换类型与仿射端点

ranim 的模型变换层级如下：

flowchart LR
    T["Translation<br/>T(3)"] --> R["Rigid<br/>SE(3)"]
    R --> S["Similarity<br/>Sim(3)"]
    S --> A["DAffine3<br/>Aff(3)<br/>模型变换端点"]
    D["Diag<br/>轴向缩放"] --> A
    A -.-> P["Projective<br/>仅作为相机投影边界"]

    classDef endpoint fill:#dbeafe,stroke:#2563eb,stroke-width:3px,color:#172554
    classDef boundary fill:#e5e7eb,stroke:#9ca3af,stroke-width:1.5px,color:#6b7280
    class A endpoint
    class P boundary
    linkStyle 4 stroke:#9ca3af,color:#6b7280

• Translation：纯平移；
• Rigid：旋转和平移；
• Similarity：正的均匀缩放、旋转和平移；
• Diag：沿坐标轴缩放，它不属于 Similarity；
• DAffine3：模型变换的最一般表示，可以表达剪切和一般仿射组合；
• projective 不是模型变换的下一种存储类型，只存在于相机投影边界。

图中的实线箭头对应无损的 From 嵌入。From 在 Rust 中不传递，因此 ranim 显式提供已有层级中的全部转换：

Translation -> Rigid / Similarity / DAffine3
Rigid       -> Similarity / DAffine3
Similarity  -> DAffine3
Diag        -> DAffine3

每个表示都实现同一个 TransformGroup 能力，提供单位元和同族组合。组合顺序与 仿射矩阵一致：

也就是先作用 ，再作用 。Similarity 组合时，外层的缩放和旋转也会 作用于内层平移；它不是把三个字段分别相加。

Diag 仍保留当前数值行为，包括零缩放。这里没有额外引入“严格可逆”的运行时 检查。

2. ApplyTransform<G>：物件能直接吸收什么

基础接口是：

pub trait ApplyTransform<G> {
    fn apply(&mut self, transform: G) -> &mut Self;
}

物件通过实现范围声明自己的闭包：

// 点数据可以吸收仿射变换及其子类型
impl<G: Into<DAffine3>> ApplyTransform<G> for VItem { /* ... */ }

// 点集/网格数据可以吸收仿射变换
// canonical Circle、Ellipse、Rectangle、Square、Sphere 不直接吸收 placement

便利操作由这个接口派生：

canonical Rectangle、Circle、Sphere 等不直接实现 ApplyTransform；它们的 平移、旋转和缩放都应通过 Transformed<T, G> 表达。Rectangle::scale_axes 是单独的 内在尺寸编辑。点集型 VItem、Polygon、Line、MeshItem 和 Surface 才直接 吸收一般仿射 DAffine3。

3. 构造 wrapper：参数就是精确的 G

构造器同时接收物件与变换：

let item = Transformed::new(mesh, DAffine3::IDENTITY);

prelude 还导出了 blanket extension trait，可以写成：

let item = mesh.transformed::<DAffine3>(DAffine3::IDENTITY);

.transformed::<G>(g) 的参数必须恰好是 G；这个入口不会替调用者选择更宽的 存储类型。通常可以让类型推断直接从参数得到 G：

let item = mesh.transformed(Translation(offset));
// 类型是 Transformed<MeshItem, Translation>

选择较窄的 G 会让可组合的操作在编译期受限；选择 DAffine3 则是现有 mesh/surface 场景常用的存储上界。

4. outer 与 inner 组合

设 wrapper 当前存储 ，新变换为 。两种组合只有乘法方向不同：

对应 API：

item.compose_outer(h); // transform = h * transform
item.compose_inner(h); // transform = transform * h

ApplyTransform<H> for Transformed<T, G> 使用 outer composition，所以 shift、rotate、scale_uniform 和 scale 在可用时也都走左乘：

item.apply(h); // 等价于 item.compose_outer(h)

compose_outer 与 compose_inner 都要求 G: From<H>，先把 H 嵌入现有的 G，再在 G 内完成同族组合。它们不会创建新的 wrapper 类型。

4.1 不自动 widening，也不计算 join

下面的 wrapper 保持 Similarity 存储：

let mut item = sphere.transformed(Similarity::IDENTITY);
item.shift(offset);        // Translation -> Similarity
item.scale_uniform(2.0);   // 仍是 Transformed<Sphere, Similarity>

但一般 Diag 不能嵌入 Similarity，因此 item.scale(non_uniform) 不会偷偷把 类型改成 Transformed<_, DAffine3>，而是在编译期不可用。需要更一般的组合时， 显式 widening：

let narrow = mesh.transformed(Translation(offset));
let mut affine: Transformed<_, DAffine3> = narrow.into();
affine.scale(DVec3::new(2.0, 1.0, 1.0));

这种显式 Into 让 API 的返回类型稳定，也避免为任意两种变换表示自动推导 “最小共同上界”所带来的 coherence 问题。

4.2 嵌套 wrapper

嵌套依然从内向外展平：

Transformed {
    transform: outer,
    inner: Transformed {
        transform: inner,
        inner: x,
    },
}

最终组合 = outer * inner

5. bake 是编译期能力

bake 的签名直接使用 wrapper 的 G：

pub fn bake(self) -> T
where
    T: ApplyTransform<G>;

所以它是否存在完全由类型系统决定：

let polygon = Polygon::new(points)
    .transformed(DAffine3::from_scale(...))
    .bake(); // Polygon: ApplyTransform<DAffine3>

let circle = Circle::new(1.0).transformed(Similarity::IDENTITY);
// circle.bake(); // 编译失败：Circle 不吸收 placement；保留 wrapper

wrapper 不再提供 try_bake。如果调用者确实需要把动态得到的 DAffine3 向下 检查为 Similarity，应先显式执行 Similarity::try_from(affine)，然后构造 Transformed<T, Similarity>；成功后 bake 仍然是静态能力。

这与几何闭包相符：

一般仿射变换会把圆变成椭圆、把矩形变成平行四边形，因此不能无损地 bake 回 原来的参数化类型。

6. anchor、extract、Aabb 与几何边界

anchor 的语义首先属于 inner 的 local space：Locate 实现先在内部物件上 定位，再把所得点通过 G -> DAffine3 变换到 wrapper 的外部空间。当前 wrapper 提供这种 forwarding 的是 core 的 Centroid，以及 geometry primitive 的 Origin / Focus；不存在一个无冲突的任意 anchor blanket impl（DVec3 已经 对所有 target 实现 Locate）。因此，未列出的 anchor 仍只对它直接支持的 inner 类型生效，不能假定任意 Locate<A> 都会自动穿过 wrapper。

Transformed<T, G> 不要求 T: ApplyTransform<G> 就能 extract。只要 G 能 转换为 DAffine3，wrapper 会在几何边界进行一次转换：

G --Into<DAffine3>--> CoreItem / Aabb geometry

• VItem：仿射变换烘焙到点，法线使用逆转置；
• core MeshItem：仿射矩阵左乘已有渲染矩阵，顶点保持不变；
• Aabb：变换内部包围盒的八个角点，再重新取界。

这使高层物件可以保留语义表示，同时渲染结果仍能包含更一般的仿射效果。 DAffine3 是这里的端点；不会继续转换到 projective 模型矩阵。

6.1 local primitive、一般 local data 与 placement

canonical local primitive（例如以原点为中心的 Circle、Rectangle、Sphere） 把形状参数和 local 坐标约定写在自身类型中。一般 local data（VItem 点集、 Surface 顶点等）则只是调用者提供的坐标；两者都不会自动中心化。需要把 物件放到场景中时，使用 Transformed 的外部 transform，不要把外部 placement 误当成 primitive 的 intrinsic 参数。

Rectangle::scale_axes 例外也不是 placement：它是 intrinsic shape-data 操作，沿 Rectangle 已有的 canonical/intrinsic axes 修改尺寸。wrapper 的 compose_outer / compose_inner 才是外部变换组合。

Sphere -> Surface 只负责把 Sphere 的 canonical local 参数采样成顶点， Surface 不会再次 center；这样可避免重复 center。bake 是明确的边界操作： 只有当 T: ApplyTransform<G> 时才把外部变换吸收到 inner，否则继续保留 wrapper，并在 extract 时于几何边界转换为 DAffine3。

7. 插值

只有两个 wrapper 的 T 与 G 都相同时才能直接插值：

Self {
    inner: self.inner.lerp(&target.inner, t),
    transform: self.transform.lerp(&target.transform, t),
}

inner 与 transform 独立插值，不会先展平为点数据。若两端 wrapper 使用不同 存储类型，应先由调用者把它们显式 widening 到同一个 G。

7.1 wrapper 插值与 bake 插值是两种预期行为

wrapper 的独立插值意味着：同一点集在不同放置下的过渡始终保留各自的局部 形状，运动发生在 transform 上。例如两个仅放置不同的方块（inner 完全相同， 变换分别放在 XY 平面与 XZ 平面上），中间帧不会出现“一个平面翻到另一个平面” 的点级渐变——每个点在局部空间里静止不动，位姿由矩阵插值承载。这是预期行为， 不是缺陷。

如果需要的是经典 manim 式的形态 morph——逐点在世界空间中走直线、法线和平面 随顶点一起形变——就把两端的放置 bake 进底层数据再插值：转成裸 VItem 或 MeshItem 后，插值就是纯底层点插值。两种模式由表示方式显式选择：

G 的选择决定位姿插值的路径质量：Translation 是线性位移； Rigid 用 slerp 旋转 + lerp 平移，刚体位姿全程保持刚性；DAffine3 及 Mat4 存储是逐分量线性混合，大角度旋转的中间帧可能出现轻微收缩， 此时应改用 Rigid 存储，或按需 bake。

8. Rectangle::scale_axes 与 wrapper 组合

Rectangle::scale_axes(DVec2) 是形状参数编辑：它只修改 size，尺寸沿 矩形已经存储的两条正交 shape axes 解释。矩形即使先旋转过，调用 scale_axes 后仍保留这组旋转后的正交轴表示。

它不同于 wrapper 组合：

rectangle.scale_axes(dvec2(2.0, 0.5));
// 修改 Rectangle 的维度参数

wrapped.compose_inner(Diag(dvec3(2.0, 0.5, 1.0)));
// inner 不变，右乘 wrapper.transform

wrapped.compose_outer(Diag(dvec3(2.0, 0.5, 1.0)));
// inner 不变，左乘 wrapper.transform

不要把 scale_axes 理解为矩阵乘法的别名：前者维护 Rectangle 的正交参数化 表示，后两者维护 wrapper 的组合顺序。

9. 几何视角

Klein 的 Erlangen 纲领把一种几何理解为“研究某个变换群下的不变量”。在 ranim 中：

• G 描述允许组合的变换；
• ApplyTransform<G> 描述物件表示对这个群是否闭包；
• Transformed<T, G> 把外部组合与 T 的参数化语义分离；
• bake 在编译期重新要求闭包；
• extract 在仿射几何端点生成最终视觉数据。

这个分层让变换的数学顺序、Rust 类型与物件几何语义保持一致。

Core Items

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

Core item 是渲染器直接消费的三种 primitive，定义在 ranim-core 的 core_item 模块，即 CoreItem 枚举的三个变体。与 用户层 item（见 Items 大节）相比，它们：

• 数据为 f32（Vec3 / Vec4 / Mat4），位于世界空间，可直接进入渲染管线；
• 不携带动画辅助结构（如 PointVec 对齐包装）；
• 每种对应一条渲染路径：矢量（平面投影）、3D 网格、相机。

用户通常不直接构造 core item，而是使用 ranim-items 中的用户层 item，由 Extract 自动转换。

• CameraFrame — 相机：视图/投影参数与正交-透视混合。
• VItem — 矢量图元：二次贝塞尔路径 + 描边/填充，按投影 平面渲染。
• MeshItem — 3D 三角网格：顶点、索引、变换与每顶点 颜色/法线。

Core CameraFrame

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

相机数据，定义于 ranim_core::core_item::camera_frame。它同时携带正交与透视 两套投影参数，由 perspective_blend 在二者之间混合。

pub struct CameraFrame {
    pub pos: DVec3,              // 位置
    pub up: DVec3,               // 上方向单位向量
    pub facing: DVec3,           // 朝向单位向量
    pub near: f64,               // 近平面（far > near）
    pub far: f64,                // 远平面
    pub perspective_blend: f64,  // 正交(0.0) ↔ 透视(1.0) 混合
    pub frame_height: f64,       // 正交：视野高度
    pub scale: f64,              // 正交：缩放系数
    pub fovy: f64,               // 透视：纵向视场角（弧度）
}

默认值（CameraFrame::default()）：位于原点、朝 -Z、+Y 为上； perspective_blend = 0.0（纯 2D 正交）；frame_height = 8.0； near = -1000、far = 1000；fovy = π/2。2D 场景用默认值即可。

投影

let view = cam.view_matrix();                       // look_to(pos, facing, up)
let proj = cam.projection_matrix(aspect_ratio);
//   = orthographic_mat(aspect).lerp(perspective_mat(aspect), perspective_blend)

正交矩阵由 frame_height * scale 与宽高比推出；透视矩阵使用 fovy，且 near 会被钳到至少 0.1。perspective_blend 取中间值时两矩阵逐元素插值， 可用于「2D 场景平滑进入 3D 透视」的运镜（见 examples/perspective_blend）。

3D 定位

// 球坐标定位（Z-up），看向原点；perspective_blend 自动设为 1.0
let cam = CameraFrame::from_spherical(phi, theta, distance);
// phi：与 +Z 的极角（0 = 正上方，π/2 = XY 平面）
// theta：方位角（0 = +X，π/2 = +Y）

// 或围绕任意目标点：
cam.set_spherical(phi, theta, distance, target);
cam.look_at(target); // 只改朝向

注意 from_spherical / set_spherical 把 up 固定为 +Z。

其他

• set_view_matrix / with_view_matrix：从视图矩阵反解 pos / up / facing。
• center_canvas_in_frame(center, width, height, up, normal, aspect_ratio)： 透视模式下调整相机位置，使给定矩形画布恰好充满画面。
• CameraFrame 实现了 Interpolatable，可以直接用 morph 做运镜动画。

Core VItem

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

矢量图元的渲染表示，定义于 ranim_core::core_item::vitem。注意点是三维的 （世界空间），「共面」只是渲染时的假设（见下文「平面投影渲染」）。

pub struct VItem {
    /// 投影目标平面的法向；None 时由渲染器从点推导
    pub normal: Option<Vec3>,
    /// 世界空间点列；(x, y, z, is_closed)
    pub points: Vec<Vec4>,
    pub fill_rgbas: Vec<Rgba>,
    pub stroke_rgbas: Vec<Rgba>,
    pub stroke_widths: Vec<Width>,
}

点列语义

points 由用户层 VItem 的 vpoints 展开而来：二次贝塞尔路径的 anchor 与 handle 交替排列，每个 Vec4 的 w 分量是该点是否闭合路径（closepath）的 标记。颜色与线宽数组按路径段对齐（段数 = 点数 / 2 向上取整），默认描边 宽度为 DEFAULT_STROKE_WIDTH = 0.02。

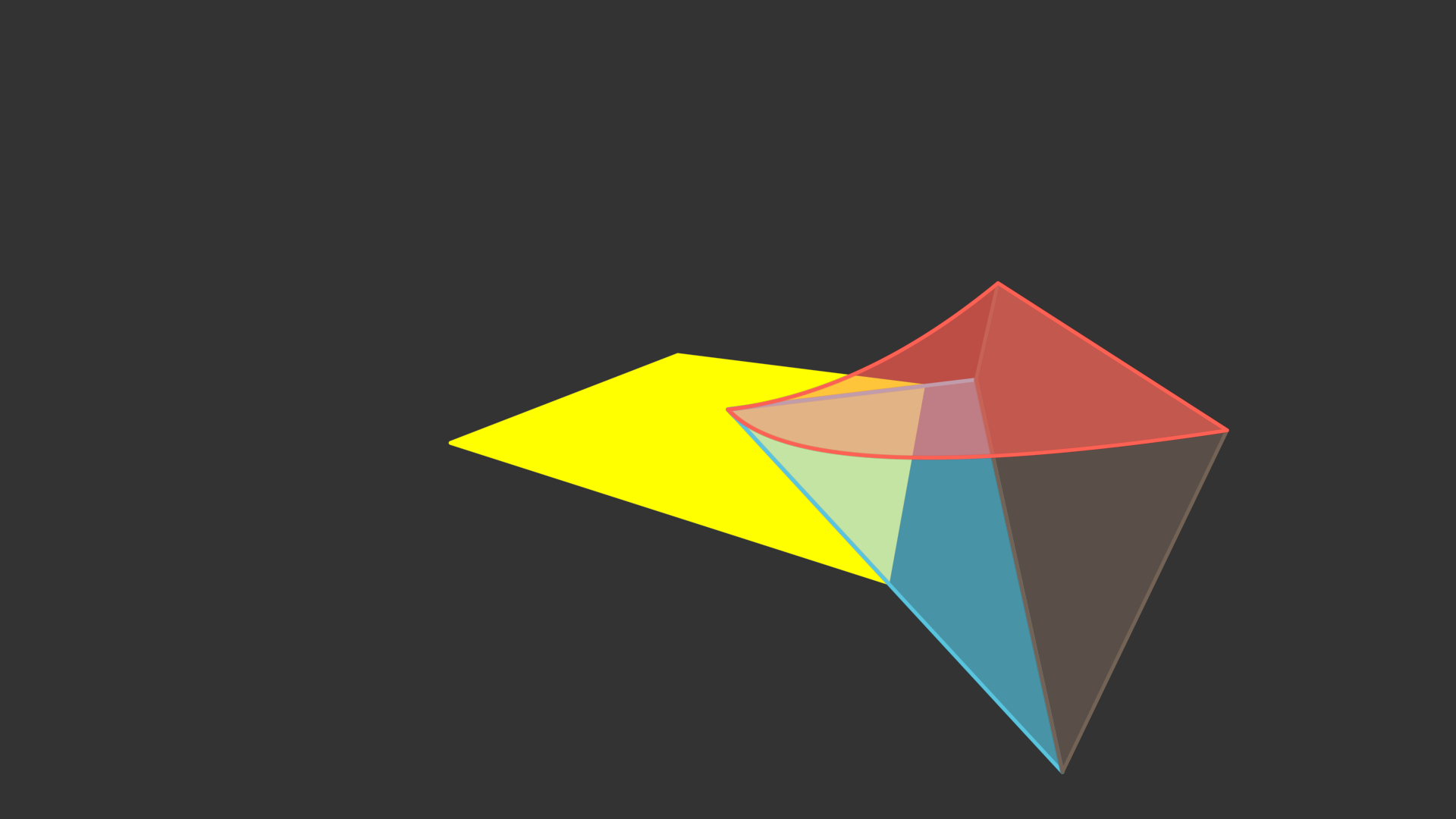

平面投影渲染

渲染 core VItem 时，Ranim 假设所有点共面以计算深度，实际渲染的是它在某个 平面上的投影：

• 投影平面的初始基为 (X, Y)、法向为 Z，且包含点列的第一个点；
• normal 为 Some 时使用指定的投影平面；
• normal 为 None 时由 vitem_normal_from_points 在渲染时推导：先对 anchor 点做 Newell 法（鞋带公式的 3D 形式）求面积法向；面积退化（如单段曲线）时 扫描全部点寻找非共线三元组；点共线时取一个包含该直线的确定性平面；所有点 重合时回退到 Z 轴。

因此正常使用应保证一个 core VItem 的点共面（此时投影即其本身）；故意打破 共面则得到的是投影效果。

Core MeshItem

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

3D 三角网格的渲染表示，定义于 ranim_core::core_item::mesh_item。

pub struct MeshItem {
    /// 顶点（局部空间）
    pub points: Vec<Vec3>,
    /// 三角形索引
    pub triangle_indices: Vec<u32>,
    /// 局部到世界的变换
    pub transform: Mat4,
    /// 每顶点颜色
    pub vertex_colors: Vec<Rgba>,
    /// 每顶点法线（用于平滑着色）
    pub vertex_normals: Vec<Vec3>,
}

要点：

• points 与 triangle_indices 描述局部空间几何，渲染时统一乘 transform；平移/旋转/缩放任一动画都应优先作用在 transform 上，而不是 逐顶点改 points。
• vertex_normals 全零或为空时，着色器回退到用 dpdx/dpdy 计算的 flat shading；需要平滑着色时由用户层（如 Surface::with_smooth_normals） 预计算法线。
• 几何细节（折叠的边、重合顶点）不会被渲染器清理，索引中的退化三角形由 调用方避免。

Items

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

ranim-items 提供用户层 item：编写场景时直接构造和做动画的类型。与 core item（见 Core Items 大节）相比，它们用 f64（DVec3 / DAffine3）描述、 携带动画所需的辅助结构（如 PointVec 对齐包装），并实现了一批动画/变换 trait（Interpolatable、Alignable、FillColor、ShiftTransform 等），可以 直接配合 morph、fade_in 等动画使用。渲染前由 Extract 转为 core item （见 CoreItem 与 Extract）。

当前分两类：

• VItem 类 — vitem 模块：矢量物件。核心是 VItem， 外加几何构造器（geometry）、SvgItem、以及 typst feature 提供的文字 物件。
• MeshItem 类 — mesh 模块：三维网格物件。核心是 MeshItem，外加参数曲面 Surface 和球体 Sphere。

另有 debug 模块提供调试辅助（如 VisualizeAabbItem<T>：把任意实现了 Aabb 的 item 的包围盒可视化为线框矩形）。

VItem 类

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

ranim_items::vitem 模块：矢量物件。这类物件的点本来就是三维点，可以任意 摆放、旋转在 3D 空间中；只是渲染时假设单个 item 的所有点共面，实际渲染的 是它在投影平面上的投影（共面时投影即其本身），语义细节见 Core Items 的 VItem。

成员：

• VItem — 核心类型：二次贝塞尔路径 + 描边/填充，所有同类物件 最终都转化为它。
• 几何构造器 — Circle、Square、Arc 等数据 struct， 可直接 VItem::from(...)。
• SvgItem — 从 SVG 构造。
• 文字物件 — TextItem / TypstText（typst feature）。

VItem

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

pub struct VItem {
    pub normal: Option<DVec3>,        // 投影平面法向；None 时渲染时推导
    pub vpoints: VPointVec,           // 点列（二次贝塞尔）
    pub stroke_widths: PointVec<Width>,
    pub stroke_rgbas: PointVec<Rgba>,
    pub fill_rgbas: PointVec<Rgba>,
}

vpoints：二次贝塞尔路径

vpoints 是 anchor 与 handle 交替排列的点列：[a₀, h₀, a₁, h₁, a₂, …]， 每三个连续点 (aᵢ, hᵢ, aᵢ₊₁) 构成一段二次贝塞尔。颜色与线宽数组按段 对齐（长度 = 点数 / 2 向上取整），因此可以给一个 item 的不同段设置不同 颜色/线宽。

// 直接用点列构造（默认：白描边 0.02、无填充）
let vitem = VItem::from_vpoints(vec![
    dvec3(0.0, 0.0, 0.0),
    dvec3(1.0, 0.0, 0.0),
    dvec3(0.5, 1.0, 0.0),
]);

常用方法：close()（闭合路径）、shrink()（缩到包围盒中心）、 get_anchor(idx)（取第 idx 个 anchor）、extend_vpoints(...)（追加，颜色/ 线宽数组自动补齐）、put_start_and_end_on(start, end)（把首尾移到指定位 置）、with_normal(...) / set_normal(...)（指定投影平面法向）。

渲染语义：平面投影

渲染时假设 VItem 的所有点共面，实际渲染的是它在投影平面上的投影 （共面时投影即其本身）。语义细节见 Core Items 的 VItem。

normal 一般保持默认的 None 即可：投影平面在渲染时从当前点数据推导， 动画中间帧的插值点总是推导出与之一致的法向，不会漂移。反之，显式 set_normal 之后，插值就发生在法向量本身上（Some(a).lerp(Some(b), t)， 普通线性插值且不重新归一化），不再跟随点数据。因此只在确有需要时才显式 设置，例如点共线/重合等自动推导存在歧义的退化情形，或故意要让非共面点 渲染成投影效果。

动画相关 trait

VItem 实现了 Interpolatable（逐点/逐颜色插值）与 Alignable（点数不同 时自动补齐对齐，morph 依赖它），因此可以直接：

let anim = square.morph(|sq| {
    sq.set_fill_color(manim::BLUE_C);
    sq.shift(DVec3::X * 2.0);
});

还实现了 FillColor / StrokeColor / StrokeWidth / Opacity / Partial（get_partial(range) 截取路径的一段，Create/Write 动画的 基础）、PointsFunc（apply_points_func 批量变换点）、Aabb 与 ShiftTransform / RotateTransform / ScaleTransform。

PointVec 是分量数组的动画包装：对齐时按规则补齐长度，插值逐分量进行。

几何构造器

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

vitem::geometry 子模块提供常用平面图形的构造器。它们都是「数据 struct + From<...> for VItem」：字段公开可直接改，也实现了常用的定位/变换 trait。

这些构造器的 canonical local primitive 都有明确的局部坐标约定：通常以原点为 中心，Rectangle 的尺寸沿其 intrinsic/canonical X/Y axes 解释，ArcBetweenPoints 则保留由输入点决定的 local center。构造器不会因为输入数据“看起来偏了”就自动 中心化；一般 local data（例如 VItem 点集或 Surface 顶点）也同样保持调用者 提供的坐标。

需要把物件放到场景中的位置时，优先把 placement 放在 Transformed<_, G> 的外层；anchor 若有 forwarding，会先在 inner/local item 上计算，再应用外部变换。Origin 表示 primitive 的 local origin，Focus 仍只表示椭圆自身的焦点语义，不会被 wrapper 重新解释。AabbPoint 的通用 实现按目标的 AABB 工作，不能假定它会按任意 anchor 的 local 语义穿过 wrapper； 需要明确的 local anchor 时，应先对 inner 定位再手动应用 transform。

Rectangle::scale_axes 是 intrinsic shape-data 编辑：它改变尺寸参数，而不是 给 wrapper 做矩阵组合，也不会改变“外部 placement”的职责。

let vitem = VItem::from(
    Square::new(2.0).with(|sq| {
        sq.set_color(manim::RED_C);
    })
);

SvgItem

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

从 SVG 构造的矢量物件，定义于 ranim_items::vitem::svg。

pub struct SvgItem(Vec<VItem>);

let svg = SvgItem::new(svg_str); // svg_str: impl AsRef<str>

内部就是一组 VItem：SVG 的每个路径解析为一个 VItem。因此 extract 时一个 SvgItem 会展开为多个 core VItem（1→N），在 ranim inspect frame 的 输出里体现为同一个 animation_id 下递增的 part 序号。

文字物件

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

vitem::text 与 vitem::typst 提供文字物件，需要启用 typst feature。

TextItem

简单文字（vitem::text）：

let text = TextItem::new("Hello Ranim", 1.0); // canonical local 文本与 em 字号
let placed = text.transformed(Translation(dvec3(1.0, 2.0, 0.0)));

字体通过 TextFont 配置：

let font = TextFont::new(["Noto Sans CJK SC", "serif"]); // 按序回退的字体族

TypstText

Typst 排版（vitem::typst），支持行内/多行代码与数学公式：

let formula = TypstText::new("$ integral_0^1 x^2 dif x $");
let code = TypstText::new_inline_code("let x = 1;");
let block = TypstText::new_multiline_code("fn main() {}", Some("rust"));

两类文字物件都经 Typst 排版为矢量轮廓，extract 时 1→N 展开为多个 core VItem。

MeshItem 类

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

ranim_items::mesh 模块：三维网格物件。这一类物件渲染的是真正的 3D 三角 网格（每顶点颜色/法线，法线全零时 flat shading），语义细节见 Core Items 的 MeshItem。

成员：

• MeshItem — 核心类型：顶点 + 索引 + 每顶点数据；外部变换通常使用 Transformed<MeshItem, DAffine3>。
• Surface — 参数曲面：(u, v) 网格采样生成网格。
• Sphere — 球体便捷构造。

选择建议：

• 规则几何体（球、参数曲面）：用 Sphere / Surface 构造；
• 任意几何（自定义多面体、模型）：直接拼 MeshItem 的顶点与索引；
• 平滑曲面记得 with_smooth_normals()；硬边物体保持法线全零走 flat shading 即可。

MeshItem

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

pub struct MeshItem {
    pub points: PointVec<DVec3>,         // 顶点（局部空间）
    pub triangle_indices: Vec<u32>,      // 三角形索引
    pub vertex_colors: PointVec<Rgba>,   // 每顶点颜色
    pub vertex_normals: PointVec<DVec3>, // 每顶点法线；全零 → flat shading
}

与 core MeshItem 一一对应，但使用 f64 类型，且顶点/颜色/法线包在 PointVec 里以支持对齐与插值，因此可以直接参与 morph 等动画。

构造与常用操作：

// 仅顶点（无索引，适合点云）或 顶点+索引
let mesh = MeshItem::from_vertices(points);
let mesh = MeshItem::from_indexed_vertices(points, triangle_indices);

let mesh = mesh.with_color(manim::BLUE_C); // 统一每顶点颜色
mesh.vertex_colors = colors.into();        // 或逐顶点自定义

变换：Transformed<T, G>

MeshItem 自身不持有变换矩阵——顶点始终处于局部空间。需要摆放、移动、 旋转、缩放时，用 Transformed<T, G> 包裹。现有 mesh/surface 场景通常以 DAffine3 作为存储上界：

let mesh: Transformed<_, DAffine3> = Transformed::new(
    mesh,
    DAffine3::from_translation(...),
);

也可以用 prelude 中的 extension trait：

let mesh = mesh.transformed::<DAffine3>(DAffine3::IDENTITY);

Transformed<T, G> 实现了 Interpolatable（transform 与内部数据分别插值）、 Aabb、Alignable，并在 G: From<H> 时通过 ApplyTransform<H> 做 outer composition。它不会自动 widening；需要更一般的存储时显式转换为 Transformed<_, DAffine3>。extract 时才把 G 转为 DAffine3 并展平进 CoreItem：MeshItem 左乘其渲染用 transform 矩阵，VItem 则逐点烘焙。 层旋转、整体移动这类动画应优先用 wrapper（或像 examples/tetrahedron_spheres 那样在自定义 Eval 中直接更新公开的 transform 字段），而不是逐顶点改 points。

两个辅助函数：

• generate_grid_indices(nu, nv)：生成 nu × nv 行主序网格的三角形索引；
• compute_smooth_normals(points, triangle_indices)：按顶角加权的平滑法线 （退化三角形自动跳过）。

Surface

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

参数曲面：在 (u, v) 网格上采样生成网格数据。

let surface = Surface::from_uv_func(
    |u, v| dvec3(u, v, (u * u + v * v).sin()),
    (0.0, 1.0),   // u 范围
    (0.0, 1.0),   // v 范围
    (64, 64),     // 分辨率 (nu, nv)，各自 >= 2
)
.with_fill_by_z(&[(manim::BLUE_C, -1.0), (manim::RED_C, 1.0)]) // 按 z 上色
.with_smooth_normals();  // 预计算平滑法线；不调用则 flat shading

顶点是调用者提供的一般 local data，不会被自动中心化或平移；顶点按行主序存储： points[i * nv + j]。需要把曲面放到场景中时，用外层 Transformed<Surface, G> 保存 placement，而不是修改采样坐标。

• with_vertex_colors(colors) 直接指定每顶点颜色；
• From<Surface> for MeshItem 完成到 MeshItem 的转换；Surface 自身也实现 了 Extract，可直接作为动画输出类型。

从 Sphere 转成 Surface 时，球面的 canonical local 原点已经由 Sphere 的 采样函数确定；Surface 不会再次执行 center，因此不会发生重复 center。若 需要把参数曲面变成可直接吸收某种变换的物件，可以在明确边界处调用 bake； 否则保留 wrapper，将 placement 留在外层。

Sphere

Caution

ai 生成，可能叙事逻辑和表述并不是很好，仅供参考。

球体便捷构造，定义于 ranim_items::mesh。

let sphere = Sphere::new(0.6)                    // 半径，默认分辨率 (101, 51)
    .with_resolution((31, 16))
    .with_fill_color(manim::YELLOW_C);
let mesh = MeshItem::from(sphere);               // Sphere → Surface → MeshItem
let placed = mesh.transformed(DAffine3::from_translation(dvec3(1.0, 0.0, 0.0)));

Sphere 是 canonical local primitive：球心固定在 local 原点，半径定义 其 local 尺寸。需要场景 placement 时，应像上面的示例一样使用外层 Transformed，而不是给 Sphere 增加中心字段。球面按 u ∈ [0, 2π]、 v ∈ [0, π] 参数化。 From<Sphere> for Surface 默认 flat shading；需要平滑效果时先转 Surface 再 with_smooth_normals()：

let mesh = MeshItem::from(Surface::from(sphere).with_smooth_normals());

v0.1

Status: Backfilled（补写） — 覆盖 #3–#96；按 v0.1.5（2025-10-18）发布时点快照描述。 起源期 PR（#3–#28，2024-11 → 2025-03）先于首个 tag v0.1.0-alpha.1 落地；alpha.8/alpha.10/alpha.15/alpha.16 从未发布，v0.1.1–v0.1.3 只含未经 PR 的直接修复。

v0.1 的故事，是 ranim 找到自己的渲染范式的故事：以 compute shader 描边起家（#3），短暂借道 Vello（#15/#18），最终落到 wgpu 单管线 SDF（#22，受 JAnim 启发）——这条 SDF 路线一直延续至今。支撑它的骨架也在这个版本线里成形：Extract → Prepare → Render 三阶段（#5）、Timeline 编码（#28）、Preview App（#53）、dylib 热重载的 CLI（#77），以及 v0.1.5 收官时的 crate 拆分与流水线化渲染（#94/#96）。

新增

• SDF 渲染管线：单一 vitem.wgsl 片元着色器渲染全部 VItem——精确点到二次贝塞尔距离（解三次方程）+ 绕行判定 + 反走样；这是今天 vitem 渲染的直系祖先
• 三阶段渲染架构：Extract（CPU）→ Prepare（CPU→GPU）→ Render，物件所有权移交 Scene 换取 Id
• Preview App：winit + egui-wgpu 窗口内预览，时间轴 scrub；后成为 wasm 网页预览与热重载的底座
• ranim-cli：linkme distributed slice + libloading 的 dylib 热重载，ranim preview / ranim render，#[scene]/#[output] 宏
• CameraFrame 即物件：相机成为普通可动画 item，perspective_blend 正交↔透视连续混合，frame_height = 8.0 分辨率无关坐标
• Item 体系：Extract::Target、VisualItem、组合物件（元组 Renderable）、几何构造器（arrow/arc/circle/polygon/line/svg/typst）、TypstText（按字符 diff 对齐）
• crate 拆分：ranim-core / ranim-items / ranim-anims / ranim-render / ranim-app / ranim-cli / ranim-macros，façade 再导出
• serde feature（derive_more 去样板）、wasm 构建进 CI、zola 站点（后被 mdbook 取代）

演进中的关键更名

v0.1 是 API 高速重构期，列几条主干系谱，便于读旧代码：

• Mobject → Rabject（#3）→ TimelineId（#64）
• RanimTimeline/RabjectTimeline → RanimScene/ItemTimeline（#64）
• Blueprint 系统：#57 引入 → #64 移除（“items 只保留自描述数据”）
• 场景定义：trait（SceneConstructor/SceneMeta/Scene）→ fn(&mut RanimScene) + #[scene] 宏（#77）
• 坐标系：像素相关 → frame_height = 8.0 恒定（#44）
• 包路径：单体 ranim:: → ranim::{core, items, anims, render}（#94）

起源：compute shader 时代

相关 PR：#3（stroke compute）、#5（三阶段架构）、#9/#10（curve fill）、#12（fading）

• #3（首个 PR）：VMobject 描边从 CPU 搬进 compute shader——每个二次贝塞尔段一个 workgroup，16 采样求点与切线，沿法向挤出描边轮廓顶点，转角连接由 joint_angles storage buffer 解决；渲染 pass 直接读 compute 写出的顶点数组（无 vertex buffer）。同 PR 里 Mobject 更名 Rabject；
• #5：奠定至今的三阶段架构——物件无层级，插入 Scene 即移交所有权换取 RabjectId，按 Extract → Prepare → Render 渲染；Animation 包着消费进度 alpha 的 AnimationFunc（与消费 dt 的 Updater 相对）——“动画是 alpha 的函数“从这里开始；
• #9/#10：真正的曲线填充——填充三角形带参考三角形 uv_coord 与 fill_all 旗标，片元里求值二次曲线只保留曲线内部；WgpuContext/WgpuBuffer 由此诞生；
• #12：淡入淡出的语义确立为整个物件在零透明快照与当前状态之间插值，而非缩放透明度——Opacity trait 只负责各类型自己的透明度写入。

渲染范式三连跳

相关 PR：#15（Vello + Wgpu）、#18（Vello for 2d）、#22（SDF）

flowchart LR
    subgraph E1["时代一 · #3–#12"]
        A1["VMobject 描边<br/>compute 挤出 + joint_angles"] --> R1["wgpu"]
    end
    subgraph E2["时代二 · #15 / #18"]
        W["wgpu 手写 2D<br/>（#18 删除）"] --> C["Canvas 纹理"]
        V["vello 2D<br/>透明纹理叠加"] --> C
        C --> R2["合成进 3D 场景"]
    end
    subgraph E3["时代三 · #22 至今"]
        S["全部 VItem"] --> P["单一 vitem.wgsl<br/>SDF：点到二次贝塞尔距离"]
        P --> R3["wgpu"]
    end
    E1 -- "#15 引入 vello" --> E2
    E2 -- "#22 弃用 vello" --> E3

• #15：世界变成 3D，2D 内容住进 Canvas（“basically a 2d scene”）。手写 wgpu 2D 与 Vello 并存：vello 渲到透明纹理再叠加混合——“所有 vello 渲染的东西都叠在别人上面”；Entity trait 取代过于僵硬的 Rabject 管线;
• #18：删掉全部手写 wgpu 2D 路径（rabject2d/vpath/* 与三个 vpath shader，-2647 行），2D 完全交给 vello，3D 留在 wgpu;
• #22：范式定音——完全弃用 vello（diff -7967 行），所有 VItem 经单一 SDF 片元管线渲染：storage buffer 存点（xy 坐标 + is_closed）、填/描色与描边宽度，distance_bezier 解三次方程求精确最近点，SubpathAttr 做绕行/内部判定，ANTI_ALIAS_WIDTH = 0.015 反走样。今天的 vitem.wgsl 仍是这条路线。

动画、相机与坐标系

相关 PR：#25、#28、#44

• #25：动画二分为 Dynamic（每帧 prepare_alpha 重备实例）与 Static（一次性准备，如 creation/freeze）；clip box 从 CPU 边界框搬进 compute shader 用 atomicMin/atomicMax 维护——这个思路后来在 v0.2 的 GPU-driven 合批（#138/#142）里长成主角；
• #28：timeline 与 eval 泛化到任意类型（TimelineTrait/Evaluator/ChainedAnimation），CameraFrame 成为普通可动画 item（相机动画自此可能），“stacked” 动画（同一 item 的多条 timeline 经 sync() 同步），宏拆入 packages/ranim-macros；
• #44：CameraFrame { pos, up, facing, scale, fovy, near, far, perspective_blend } 完全可插值——perspective_blend 在正交与透视投影矩阵间按 连续混合（closes #43）；坐标改为分辨率无关的恒定 frame_height = 8.0（closes #37），示例全部重写。

Preview App

#53（closes issue #52）

egui 0.31 + winit ApplicationHandler 手写集成（当时还不是 eframe），场景经专用 AppPipeline 渲到 wgpu surface 的视口矩形，egui 时间轴控件（TimelineState）对 sealed timeline 做任意时刻 scrub；GPU profiling（wgpu-profiler/puffin）藏在 profiling feature 后。

这个原型后来长出 wasm 网页版（#64）与热重载（#77），并在 v0.2 换用 eframe（#114）。

Item 体系成型

相关 PR：#57、#60、#64、#69

• #57：typed timeline handle（TimelineItem<'t, Mark> + marker 类型），insert(item) 返回带类型的句柄；per-item Extract 成形（VItemPrimitiveData）；
• #60：组合物件——为元组/数组实现 Renderable，Arrow { tip, line } 作为整体存进实例池。设计上明确拒绝父子层级：“如果 tip 淡出了只剩线，它还是箭头吗？”——拆分交给 decompose；（这一立场直到 v0.3 的场景图 hierarchy::Node 才被系统性重审，见 v0.3 篇。）
• #64（本时代最大 PR，+35k 行）：item 与时间线大重构——Extract 提取到关联 Target；Renderable 改名 RenderCommand、旧 Primitive 改名 RenderResource、新的 Primitive trait 声明 type RenderInstance；VisualItem 串起 Extract → Renderable → RenderInstance 流水；Blueprint 系统移除。时间线侧 RanimTimeline→RanimScene、RabjectTimeline→ItemTimeline、Rabject→TimelineId。同 PR 关闭 #67（预览上 wasm）与 #54：website 改造为 mdbook book + rustdoc + 每个示例内嵌 wasm 预览；
• #69：DynTimeline 类型擦除——一个 item 的 timeline 集合可容纳多种动画类型，map<T, E> 在 item 状态类型变化时转换 timeline（closes #68）。

工程化：dylib、拆分与流水线

相关 PR：#73、#77、#87、#94、#96

• #73：wasm 示例进 CI 构建，仓库里提交的 pkg/ 产物删除（-24.5k 行）；
• #77（ranim-cli 诞生，v0.1.0）：#[scene]/#[output] 宏经 linkme distributed slice 收集 &'static Scene，CLI 把用户 crate 构建成 dylib、复制到临时路径后 libloading 加载——ranim preview 监听重建热重载，ranim render 构建并渲染。SceneConstructor 从此就是 fn(&mut RanimScene)；输出路径规范为 <dir>/<场景名>_<宽>x<高>_<fps>.mp4（closes #76）；
• #87：每个 example 变成独立 cdylib（examples/<name>/lib.rs），一次构建同时服务 render 与 preview，与用户项目的 dylib 故事一致；
• #94（crate 拆分）：单体 crate 按职责拆为 ranim-core / ranim-items / ranim-anims / ranim-render / ranim-app（+ 既有 ranim-cli/ranim-macros），façade ranim 再导出 core/items/anims/render——用户 dylib 只依赖轻量 crate（为 issue #84 的编译时间与二进制体积）；
• #96（v0.1.5 收官）：三件套——CoreItemStore 作为场景求值的交换格式；RenderPool（slotmap + 按 TypeId 回收）复用 GPU 实例；专用渲染 worker 线程（async_channel bounded(1)）让第 N 帧在 GPU 上渲染时主线程求值第 N+1 帧。CPU 求值与 GPU 渲染自此解耦。

sequenceDiagram
    participant M as 主线程（求值）
    participant W as worker 线程（渲染）
    Note over M,W: async_channel bounded(1) 同步
    M->>W: 提交第 N 帧（CoreItemStore）
    W->>W: 复用 RenderPool 实例，渲染第 N 帧
    M->>M: 与渲染并行：求值第 N+1 帧
    W-->>M: 第 N 帧完成
    M->>W: 提交第 N+1 帧

其余小特性与修复

• #23：第一个 zola 生成的网站（后由 #64 的 mdbook + wasm 方案取代）；
• #62：wgpu 24 → 25（合并顺序与 PR 号无关，见文首注）;
• #63：serde feature 与 derive_more 去样板——首个外部贡献（MilkBlock）；
• #71：修零长向量叉积归一化的 NaN（closes #70），测试重写为精确 PI 断言；
• #90：#[scene(clear_color = "#...")] 可配清屏色；
• #91：修 Alignable 对 VPointComponentVec/VItem/Group<T> 的对齐（双侧补齐到最大长度，resize_preserving_order）；
• #93：TypstText item——Typst 源码经 typst_svg 转字形轮廓，Alignable 按字符级 diff 实现，文本变换动画按匹配/插入/删除的字符 morph。

v0.1.1–v0.1.3（2025-08-10 → 2025-08-20）是未经 PR 的小修复版本；v0.1.4 带 #90/#91；v0.1.5（2025-10-18）以 #93/#94/#96 收官——单 crate 时代就此结束，接力棒交给 v0.2。

v0.2

Status: Backfilled（补写） — 覆盖 #99–#163；按 v0.2.0（2026-04-05）/ v0.2.1（2026-05-28）发布时点快照描述。

v0.2 的主线是把 v0.1 末期的两块“实验田“种成正文：动画编码去掉 item 状态、变成纯可求值的编码（#99/#104），渲染走进度缓冲与 OIT、再以 GPU-driven 合批收尾（#107–#112、#138/#142），然后顺势进入 3D（#146 MeshItem）。与此同时几何构造器、锚点体系与输出格式迅速铺开，包结构完成了“ranim-core 是纯动画引擎“的定位重构。

新增

• 动画编码重写：AnimationCell + 单方法 Eval<T> trait，Timeline 不再存 item 状态，RanimScene::seal() 后任意时刻可独立求值（见“动画编码重写“一节）
• 渲染：平面基 VItem 与真深度（depth pre-pass）、RenderGraph、OIT（flattened k-buffer）、GPU-driven 合批（单 instanced draw）、双缓冲读回（见“渲染“各节）
• MeshItem/Surface/Sphere：3D 网格渲染，Z-up 球坐标相机
• 几何与锚点：Arc/Circle/RegularPolygon/Ellipse/EllipticArc/Parallelogram/Line 构造器，Locate<T> 锚点体系（Origin/Focus/Centroid），TextItem（Typst SVG）
• 输出：多格式（Mp4/Webm/Mov ProRes 4444/Gif）、#[output] 多路输出、帧级精确的采样时序、4K 输出
• 包结构：ranim-core 纯化、ranim-app 并入 ranim、#[scene] 生成同名 module

BREAKING CHANGES

• 动画编码：Evaluator<T>/AnimationSpan<T>/ItemTimeline<T> 移除，动画统一为 AnimationCell（Box<dyn Eval> + AnimationInfo），场景 API 改为 RanimScene::{insert, insert_with, timeline_mut, seal}（#99/#104）
• VItem 数据模型：旧的 3D 点列表 VItem 移除，VItem 变为平面基表示（origin + Basis2d + 平面内 2D 点，每点带 is_closed）（#107/#112）
• 锚点与 trait 重命名：BoundingBox → Aabb（aabb()/aabb_size()/aabb_center()），enum 锚点 → Locate<T> trait + AabbPoint；场景 API new_timeline* → insert_empty*（#120）
• Rectangle 构造语义：p1/p2 从左上/右下改为最小/最大角（数学惯例的向上 Y）（#116）
• CameraFrame::phi：从“相对 XY 平面的仰角“改为“Z-up 坐系下相对 +Z 的极角“，迁移：PI/2 - old_phi（#146）
• Output.dir：不再拼接在固定 ./output/ 下，即输出目录本身；默认值 "./" → "./output"（#159）
• 宏属性：pixel_size = (w, h) → width = w, height = h；frame_rate = n → fps = n（#161）
• 包结构：Scene/Output/OutputFormat 等类型从 ranim-core 移至 ranim；ranim-app 并入 ranim（feature render/preview）（#133/#143）

动画编码重写：从带状态的 Timeline 到纯编码

相关 PR：#99（动画实现重构）、#104（移除 timeline 状态），对应 issue #95（改进动画编码结构）。

v0.1 末期的动画编码有两块累赘：Evaluator<T>/AnimationSpan<T> 的双层抽象带着 Arc 引用计数管线，ItemTimeline<T> 在动画列表之外还维护一份实时更新的 item 状态 state: T。状态意味着求值必须顺序推进——预览想 scrub 到任意时刻就得重放。

重写后的编码是纯数据：

• trait Eval<T> { fn eval_alpha(&self, alpha: f64) -> T; }——“动画基本上是时间上的函数”（单方法 Eval trait 在此确立，v0.3 进一步演化为关联类型版本，见 v0.3 篇）；
• AnimationCell<T> { inner: Box<dyn Eval<T>>, info: AnimationInfo, anim_name } 统一承载动画，AnimationInfo { rate_func, start_sec, duration_secs, enabled } 持有全部播放参数（默认速率函数 linear）；
• Timeline 只持 Vec<Box<dyn CoreItemAnimation>> 加构造期游标（cur_sec/planning_static_start_sec），show()/hide() 用 Static 动画把窗口外的末态物化进编码，item 状态不再被存储，任意 sec 经 eval_at_sec 独立求值；
• 场景层：RanimScene { timelines, time_marks }、seal() -> SealedRanimScene（total_secs + eval_at_sec 产出 ((timeline_idx, anim_idx), CoreItem) 流）、TimeMark::Capture 标记；Extract 的 extract_into(&self, &mut Vec<Target>) 形状也由此确立。

注意 Timeline 仍保留构造期游标（cur_sec/planning_static_start_sec），被移除的是 item 的实时状态；预览 UI 的 TimelineState（egui 控件）不受影响。

#99 同时把 eval 基准提升 20–30%（render 约 1%）。

渲染 I：平面化 VItem、深度与 OIT

相关 PR：#107（VItem2d 实验）、#109（RenderGraph）、#110（OIT 实验）、#112（转正），对应 issue #102（深度）/ #105（OIT）/ #106（RenderGraph）

VItem2d：点有了真深度（#107）

旧 VItem 是一列 3D 点，在 compute shader 里投影到相机平面——问题在于“当角点更多时，实际上无法定义曲面的形状“。

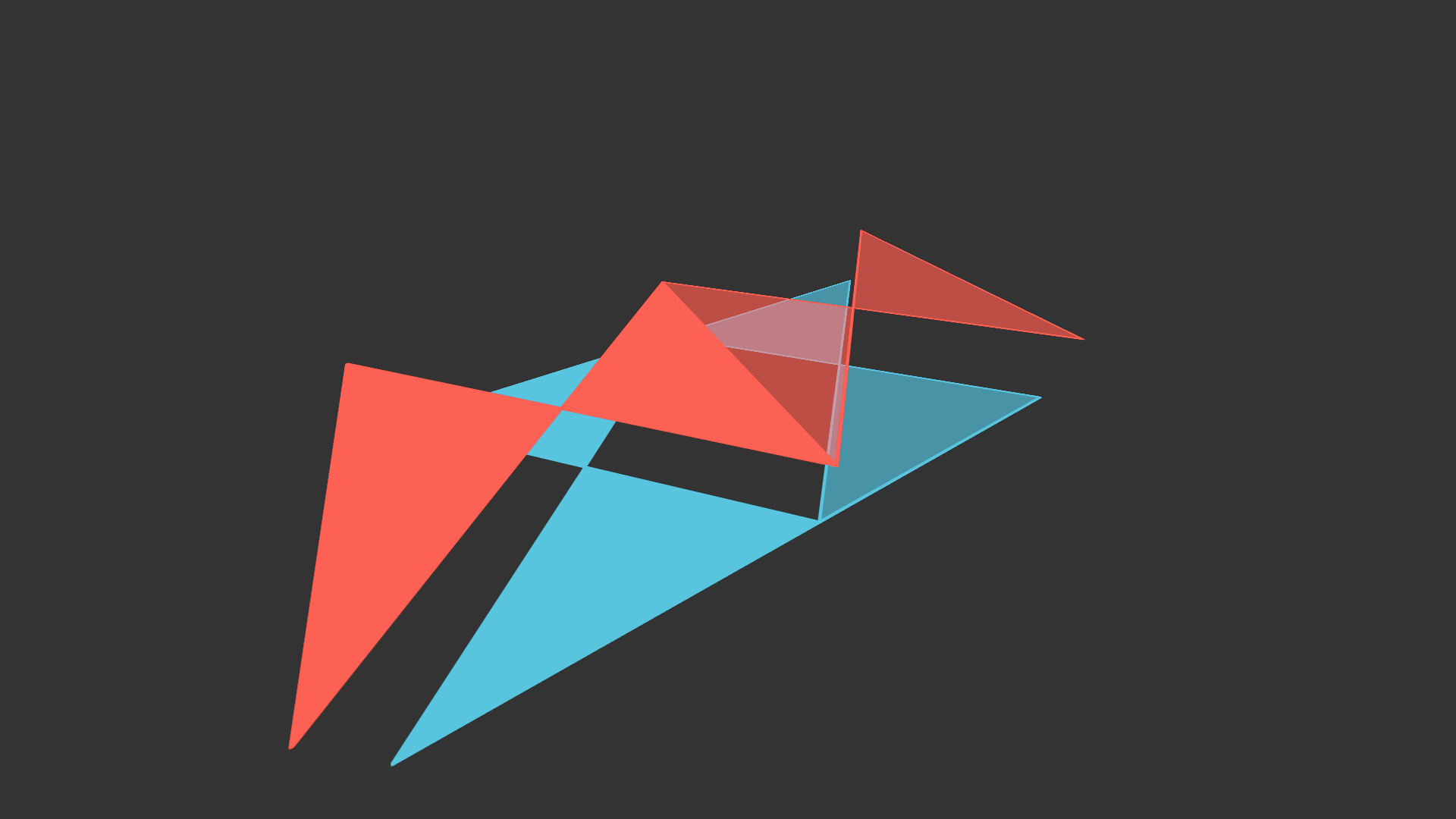

#107 把 VItem 换成平面表示：origin + Basis2d（平面在 3D 中的正交基）+ 平面内的 2D 点，每个点因此有了深度信息，也为日后与 3D mesh item 无缝融合铺路（“will be added in future”——后来是 #146）。分层关系不再依赖插入顺序，而是有了真正的 depth pre-pass：Depth32Float 深度缓冲 + VItem2dDepth/VItem2dColor 双 pass + 一个 compute pass 做 2D clip box。

RenderGraph（#109）

渲染循环从硬编码改为声明式节点图：GlobalRenderGraph（slotmap 存节点）上每个节点实现 GlobalRenderNodeTrait，以关联 Query: RenderPacketsQuery 从 RenderPackets 存储取输入（元组查询经 variadics_please 生成）；资源侧出现 RenderPool/PipelinesPool/RenderTextures。节点图在此之后持续演化，直到 v0.3 被 Bevy ECS schedule 取代（见 v0.3 篇）。v0.2.0 定型的默认渲染图（含 #146 加入的 mesh 节点与两条交叉边）：

flowchart TB
    CL["Clear"] --> VG
    subgraph VG["ViewRenderGraph（逐 view）"]
        direction TB
        VC["VItem compute<br/>投影 + clip box"] --> VD["VItem depth"]
        VC --> VCO["VItem color"]
        VD --> VCO
        MD["Mesh depth"] --> MCO["Mesh color"]
        MD -.-> VCO
        VD -.-> MCO
    end
    VG --> OIT["OITResolve（全局节点）"]

交叉边 Mesh depth → VItem color、VItem depth → Mesh color 正是“深度 pre-pass 跨基元类型生效“的关键——两类物件的深度互相参与对方 color pass 的遮挡判定。

OIT：flattened k-buffer（#110/#112）

透明物件自遮挡时的混合顺序错误，v0.1 用插入顺序回避，v0.2 用逐像素分层 k-buffer 正面解决：

1. 写入：color fragment stage 用 atomicAdd 抢占该像素的层槽（pixel_idx * oit_layers + layer），写入打包成 u32 的 RGBA8 颜色与深度；超出 oit_layers 的片元丢弃；
2. resolve：全屏 pass 每像素取至多 16 层，先丢弃被不透明深度遮挡的层，回插入序后从后往前 OVER 合成输出。

flowchart TB
    subgraph W["写入（color fragment stage）"]
        F["透明片元"] --> A["atomicAdd 抢占该像素层槽<br/>slot = pixel_idx × oit_layers + layer"]
        A -->|"layer 未满"| S["写入打包 RGBA8 颜色 + 深度"]
        A -->|"超出层数"| X["丢弃"]
    end
    subgraph R["resolve（全屏 pass）"]
        L["读至多 16 层"] --> D["丢弃被不透明深度遮挡的层"]
        D --> O["按深度回插入序"]
        O --> B["OVER 合成，输出单色"]
    end
    W --> R

效果肉眼可见——同一场景的透明物件，无 OIT 时可见性取决于绘制顺序，k-buffer 解析后按深度逐片正确合成（左半场景是不透明物件，作为不受影响的参照）：

层显式可配（Renderer::new(ctx, width, height, oit_layers)，后来 #156 在预览里按设备缓冲上限自适应）。

转正（#112）

vitem2d feature 与 CoreItem::VItem2D 变体删除，实验代码合并为唯一的 core_item::vitem.rs——旧 3D 点列表 VItem 与它的 map_3d_to_2d 投影管线整体拆除（diff 净 -1335 行），OITResolve 成为默认渲染图的常驻节点。

渲染 II：GPU-driven 合批

相关 PR：#138（实验）、#142（删除 per-item pipeline），对应 issue #139/#140

每个 VItem 一份 GPU buffer/bind group 的提交方式让 CPU 提交时间随物件数线性增长（3600 items 时 220 ms）。#138/#142 的方案是CPU 数据合并 + 单次 instanced draw + GPU 侧计算：

flowchart LR
    A["CPU 打包全部 VItem<br/>VItemsBuffer：item_infos / planes<br/>/ points3d / 颜色属性"] --> B["compute（workgroup 256）<br/>二分 item_infos 找所属 item<br/>投影到平面基 + atomicMin/Max 维护 clip box"]
    B --> C["单次 instanced draw<br/>draw(0..4, 0..item_count)"]
    C --> D["fragment：<br/>2D 贝塞尔/线段 SDF 求值"]
    D --> E["写入 OIT k-buffer"]

• 每帧把全部 VItem 打包进连续 buffer（VItemsBuffer）：item_infos 索引表、planes、points3d、描边宽度与填/描色属性；
• compute pass（workgroup 256）每点一个 invocation：二分 item_infos 找到所属 item，把 3D 世界坐标点投影到平面基上，并用 atomicMin/atomicMax 维护每 item 的定 点 clip box（含描边宽度的四边形扩张界）；
• 渲染 pass 完全 instanced（draw(0..4, 0..item_count)）：vertex 阶段按 clip box 生成每 item 大小的 quad，fragment 阶段做 2D 二次贝塞尔/线段的符号距离求值再写入 OIT k-buffer。注意这不是 indirect draw 式的 GPU-driven——裁剪与 quad 尺寸由 GPU 算，draw 调用仍是 CPU 发的单次 instanced。

CPU 提交成本自此与 VItem 数量无关（bench gpu_render）：

CPU+GPU 总耗时在 3600 items 下 256 ms → 5.0 ms（51×），输出与旧路径逐像素一致（含 OIT 与深度排序）。#142 同日把旧 per-item 路径整体删除，实验直接转正。

渲染 III：双缓冲读回

#132（closes #119）

输出纹理从 Renderer 中拆出，读回异步化：start_readback（非阻塞入队）/ finish_readback（阻塞拷回）/ try_finish_readback。渲染循环读回第 N 帧与渲染第 N+1 帧重叠，报告约 +20% 吞吐。

MeshItem：进入 3D

#146（closes #101）

MeshItem { points, triangle_indices, transform, vertex_colors, vertex_normals } 落地（v0.2 篇时代它还内嵌 transform: Mat4——v0.3 的变换系统重构会把它移出，见 v0.3 篇）：

• ranim-items 侧配套 Surface（参数曲面 (u, v) -> DVec3 网格生成）与 Sphere；CameraFrame 获得 Z-up 球坐标定位（from_spherical/set_spherical）与 orbit 动画；
• 渲染走合批路径（MeshItemsBuffer + depth/color 节点，与 vitem 节点交叉连边），空/零法向时 shader 以 dpdx/dpdy 回退平面着色；
• trait 全覆盖：Interpolatable（顶点/颜色/法向/transform 插值，索引在 t=0.5 切换）、Alignable（不同拓扑间自动补点）、Extract → CoreItem::MeshItem；
• 新 example：mesh_morph（圆盘↔环面）、perlin_terrain（Perlin/分形/侵蚀地形）、solar_system、tetrahedron_spheres。

几何与锚点

相关 PR：#116、#120、#123、#128、#129、#149、#150

• 锚点体系（#120，closes #117）：enum 锚点换成 Locate<T> trait——“任何类型都可以是锚点”，为它实现 locate(&self, target: &T) -> DVec3 即可；内置 DVec3（自身即锚点）与 AabbPoint（bbox 相对坐标，原点为中心）。BoundingBox 更名 Aabb，get_min_max 去掉冗余中点返回（#116）；transform trait 收缩为最小方法（rotate_at_point/scale_at_point/shift），其余进 extension trait 且不再依赖 bbox；
• 几何家族：Rectangle 构造语义改为最小/最大角（向上 Y 的数学惯例，#116）并新增 from_min_size/from_two_points；Arc/ArcBetweenPoints/Circle/RegularPolygon（#123，附 Origin 锚点）；Ellipse/EllipticArc（#128，附 Focus 锚点，VPointVec 的 AABB 改为曲线感知）；Parallelogram 与 TextItem（#129）；Line 线段 item（#150）；
• TextItem：单行文本，内部经 Typst 产出 SVG → SvgItem → VItems，携带 TextFont（字体族、FontVariant/FontWeight 等）；
• OpaqueColor 获得 Interpolatable（#149）。

输出体系

相关 PR：#125、#126、#137、#156、#159、#163

• 去掉静态限制（#125）：#[scene] 宏生成 StaticScene/StaticOutput/StaticSceneConfig（C-ABI 友好）并可转 owned Scene；find_scene 返回 owned 值，render/preview API 一律收 &Scene；新增 render_scene!/preview_scene! 声明宏直接以场景函数名调用；

• 多格式输出（#126）：#[output(format = "...")] 支持一个场景多路输出，格式矩阵如下；ffmpeg 参数顺序一并理顺，MOV 输出稳定正确；新增 rotating(angle, axis) 旋转动画（逐帧增量旋转的真实圆弧运动，区别于首末态线性插值的 Transform）；

  格式	codec / 像素格式	alpha	备注
  Mp4（默认）	libx264 / yuv420p	✗	—
  Webm	libvpx-vp9 / yuva420p	✓	透明视频
  Mov	prores_ks / yuva444p10le（ProRes 4444）	✓	macOS 可直接预览
  Gif	gif / rgb8	✗	厘秒计时，fps 上限 50

• 帧采样间隔修复（#137，fixes #136）：渲染循环此前按 i/(N-1) 取 N 个闭区间采样点，把帧距从 1/N 拉伸成 1/(N-1)——视频时长与速度有细微错误。改为按 i/fps 常距采样 ceil(total_secs * fps) + 1 帧，末帧精确收在 total_secs，并直接走 eval_at_sec 免去 sec→alpha→sec 往返；

• 预览体验（#114/#156/#159）：v0.1 的手写 winit 预览原型重构到 eframe 之上，新增深度缓冲可视化、eval/render 耗时显示与亮暗主题切换（#114，closes #78）；动态分辨率与宽高比预设（切换时按设备缓冲上限自动下调 OIT 层数）、播放传输条（逐帧/跳转/循环/0.1×–10× 变速）、导出对话框带进度、图标从 emoji 换成 egui-phosphor（#156/#159）；新增 render_scene_output_with_progress 进度回调；Output.dir 语义简化为直出目录；





• 4K 输出（#163，v0.2.1 唯一 PR，来自外部贡献者 @pointer-to-bios，致谢！）：设备创建改用 adapter.limits()，OIT storage buffer 在 UHD 下不再触及默认上限——4K 自此开箱即用（预览侧的分辨率自适应见 #156）。

包结构：ranim-core 成为纯动画引擎

相关 PR：#133、#143、#144（依赖维护）、#161（发布准备）

• ranim-core 纯化（#133，closes #131）：Scene/Output/OutputFormat/SceneConfig/SceneConstructor 与 link_magic（inventory 注册 + FFI 导出）全部移出 ranim-core 进 ranim，inventory/wasm-bindgen 依赖随之离开核心；依赖翻转——ranim-app 改为依赖 ranim + ranim-render 而非 ranim-core；#[scene] 不再靠 paste! 拼 _SCENE static，而是生成同名 module（Rust 允许 fn 与 mod 同名）导出 pub fn scene() -> Scene；渲染相关依赖按 cfg(not(target_family = "wasm")) 隔离，book 新增包结构一章；
• ranim-app 并入 ranim（#143）：独立 crate 消失，render_scene!/preview_scene! 变成 ranim 在 render/preview feature 下的导出，packages/ 收敛为 ranim-anims、ranim-cli、ranim-core、ranim-items、ranim-macros、ranim-render 六个；
• v0.2.0 发布准备（#161）：宏属性与字段对齐（pixel_size → width/height，frame_rate → fps），egui 0.34 + wgpu 29，book 清理与 getting started 重写。

v0.2.1（2026-05-28）携带 #163 的 4K 支持与两笔直接推送的依赖维护。

v0.3

Status: Draft — 随 main 更新，v0.3 发布时冻结。 已覆盖 #166–#202 中的全部特性与架构类 PR；基建/修复类（#178、#179、#188、#191、#199、#203）不入篇（见目录约定）。

本篇是 v0.3 的 News 纪事（体裁类似 Bevy News，写作约定见 本目录 AGENTS.md）。其中编排系统与渲染侧的 ECS 化沿用了 各自 PR 的设计；求值协议一节按当前实现（content-is-sequence 收敛后的 版本）编写。

新增

• 音频平面
  • AudioClip/AudioTrack/Sound：音频作为叶子与视觉动画并列编排，支持 gain、fade、trim（with_play_secs 接受源轴 range）；线性变速与视觉动画统一走 cell 层的 with_duration/with_rate_func（磁带式变速，音高随窗口缩放）
  • AudioClip::from_file/from_bytes（随 audio-decode feature）纯 Rust 解码（symphonia，WAV/MP3/FLAC/AAC/Ogg Vorbis）并经 rubato FFT 重采样归一到 48 kHz 立体声，不再依赖 ffmpeg 二进制
  • RanimScene::seal 时一次性 bake 成 master stereo/48 kHz buffer；线性路径预混，非线性路径走 residual forest
  • preview 原生播放（随 preview feature）与 render 端 ffmpeg muxing（MP4/MOV AAC，WebM libopus，GIF 丢弃）
• 可组合动画编排系统（见 “Composable Animation Arrangement” 一节）
  • AnimSequence/AnimStack 容器与 seq!/stack! 宏，hold/forward/extend 等编排 API
  • AnimLagged 容器（stagger 排布 + 窗口外静态填充）与 lagged! 宏、迭代器容器收集（collect::<AnimStack>()/collect::<AnimSequence>()、into_stack/into_seq/into_lagged）
  • 播放参数 Paramed<A>（with_duration/with_rate_func/with_enabled）与放置 At<A>
• 求值协议与适配器（见“求值与迭代式动画区段“一节）
  • 单一 Eval 协议：eval_alpha(&self, alpha) 是叶子动画唯一的求值入口
  • 进度是唯一坐标：Time/DeltaTime 结构已删除，ranim_core::time 只保留 Alpha/DeltaAlpha 两个类型别名
  • 纯/迭代特化位于 ranim-core：Pure 包装闭式闭包，Iterative 包装 IterativeEval step 逻辑；闭包经 Pure::new(|alpha| ...) / Iterative::from_fn(state, step_fn) 成为动画
  • SceneEvaluator::sample_at 是唯一 session 交互，seek/重放由 stateful 节点内部完成
• 类型化变换系统（见“类型化变换系统“一节）
  • Transformed<T, G> 包装器、ApplyTransform<G> primitive trait 与类型化变换群（Translation/Rigid/Similarity/Diag/DAffine3），语义闭包约束的 bake()
  • 规范局部原语：语义形状移除定位字段，placement 只存在于 Transformed（“canonical local primitives” 教义）
  • 核心 VItem 携带局部到世界 transform: Mat4，渲染侧 per-item transform storage buffer，插值契约（wrapper lerp 动位姿、morph 是显式 bake）
  • 场景图层级 hierarchy::Node 与 glTF/GLB 导入（见“场景图层级与 glTF 导入“一节）
• VItem 法向投影：Basis2d 移除，normal: Option + shader 内现场生成正交基（见“VItem 法向投影“一节）
• 元组 Extract：1..=15 元直接实现，无需 Group 包装，ranim-core 保持 stable 兼容
• CLI：ranim output / ranim render <scene> 拆分；inspect scenes/tree/frame 无 GPU 检查子命令；examples/agents/ agent one-shot 例子档案（见“CLI“一节）
• 渲染与输出：渲染 worker API（RenderWorker/RenderThreadHandle/RanimRenderApp）公开；Output::name_template 输出名模板；examples 打包为单一 ranim-examples wasm 包并经 #[wasm_demo_doc] 恢复 rustdoc 实时预览；coplanar z-fighting 按 scene-order 深度偏置解决

BREAKING CHANGES

• 动画组织系统
  • 弃用 Timeline（迁移到 AnimSequence/AnimStack）
  • 运行时节点统一为 AnimNode { timing shell, NodeContent }；AnimationCell<T> 不再存在，播放参数改为 Paramed<A> / At<A>，放置状态由 Unplaced 表达
  • 作者协议改名与分层：Animation → IntoAnimNode（build() → into_anim_node()），Placeable → Unplaced，AnimationExt → PlaybackExt
  • 模块路径分层：animation::node（运行时核心）、animation::eval（叶子协议与适配器）、animation::build（lowering / playback）、animation::compose（sequence/stack/lagged）、animation::sound（音频叶子）
  • ranim-anims 中全部内置动画创建工具方法现在默认用 linear 速率函数和 1.0 持续秒数
• 求值与内置动画 API
  • Eval<T> 泛型参数改为关联类型，方法集收敛为单一 eval_alpha(&self, alpha)（见“求值与迭代式动画区段“一节）；sample/reset/step 与 PureEval 已删除
  • Time/DeltaTime 结构已删除；Eval::eval_alpha 收 f64，IterativeEval::step 收 alpha/delta_alpha
  • 内置动画工具方法直接返回具名动画类型（如 fade_in() 返回 FadeIn<T>），这些类型直接实现 Eval
  • Pure 与 Iterative 从 ranim-anims 移入 ranim-core 的 animation::eval::{pure, iterative}
  • CameraFrame::orbit 移到 ranim-anims 的 CameraFrameAnim
  • 删除 ranim-anims 的 Lagged 求值器与 lagged 模块（LaggedAnim 糖），stagger 排布改用 AnimLagged 容器
• 变换与物件模型（见“类型化变换系统“一节）
  • MeshItem/Surface 移除内嵌 transform 字段与 with_transform，外挂变换改用 .transformed(...)
  • Square/Rectangle/Circle/Sphere/Arc/Ellipse/EllipticArc/TextItem 等语义形状移除 center/axes/p0/origin 等定位字段：构造后用 .transformed(Translation(...)) 放置；裸值不再实现 ApplyTransform，shift/rotate_*/非均匀 scale 需先包裹（或转为 Polygon/VItem 等点集类型）
  • 核心 VItem 的 points/normal 变为局部空间值，定位存放在新增的 transform: Mat4；消费提取点数据的代码需先应用 transform
  • ranim_items::mesh::MeshItem 用户层类型由 f32（Vec3/Mat4）改为 f64（DVec3/DMat4）
• 渲染与 CLI
  • VItemsBuffer::update/MeshItemsBuffer::update 的迭代项改为 (scene_order, item) 对
  • ranim render 语义变化：批量渲染所有 #[output] 改用 ranim output；ranim render <scene> 只做单场景临时渲染，忽略 #[output] 与 Capture mark
  • ranim_items::vitem::Basis2d 移除，VItem.basis 改为 normal: Option<DVec3>（构造迁移：with_basis(Basis2d::XY) → with_normal(...) 或留空自动计算）
  • SvgItem 内部改为放置树（Transformed<Node<VItem>, DAffine3>）：tree()/tree_mut()/into_tree() 返回放置而非裸节点（用 .inner 取 frame）；glTF 支持为 opt-in 的 gltf feature

Composable Animation Arrangement

https://github.com/AzurIce/ranim/pull/170

AnimSequence 和 AnimStack

Ranim 动画编排的本质是构造动画数据表示并放入集合，在之前的设计中整个 RanimScene 通过内部的 Vec<Timeline> 来维护动画。

Timeline 的本质是 Vec<Box<dyn CoreItemAnimation>> 动画序列容器，其中的每个元素都是前后相继的动画表示，同一时间一个 Timeline 只有一个动画激活，于是以前在动画组合代数上非常局限：

• 串行的动画必须通过 Timeline 的 API 手动推进/同步时间到对应位置
• 并行的动画必须通过创建新的 Timeline 来实现
• 整个场景的 Vec<Timeline> 本质是一次性并行组合多个串行编排的性质

在 Ranim v0.3 中，原本的 Timeline 被弃用，新增了两个可组合的基本动画容器 AnimSequence 和 AnimStack。

比如对于如下的动画：

• 正方形：0.0s ~ 1.0s 淡入 | 1.0s ~ 2.0s 变成圆形 | 2.0s ~ 3.0s 淡出
• 文字：0.5s ~ 1.5s 写入 | 1.5s ~ 2.5s 擦除

在以前的 Timeline API 下要这样编写：

#![allow(unused)]
fn main() {
let r_vitem = r.insert_with(|t| {
    t.play(item.fade_in())
        .play(item.morph_to(VItem::from(Circle::default())))
        .play(item.fade_out())
});
let r_text = r.insert_with(|t| {
    t.forward(0.5)
        .play(text.write())
        .play(text.unwrite())
});
}

而使用 AnimSequence 和 AnimStack 可以这样：

#![allow(unused)]
fn main() {
let anim = stack![
    seq![
        item.fade_in(),
        item.morph_to(VItem::from(Circle::default())),
        item.fade_out(),
    ],
    seq![
        text.write(),
        text.unwrite()
    ].at(0.5)
];
r.play(anim);
}

其中的 seq! 和 stack!（类似 vec!），会构造 AnimSequence 和 AnimStack 并将动画插入其中（类似 Vec）。

如果要把这段动画播放两遍，原来的 Timeline API 会非常繁琐，或许需要将相关时间线操作封装为闭包，而对于新的可组合 API 很简单：

#![allow(unused)]
fn main() {
r.play(seq![anim.clone(), anim]);
}

更能够表现新系统的可组合与复用能力的例子见 composable_choreaography example。

AnimNode、Eval 与 IntoAnimNode

Eval<T> 的泛型参数被移除并改成了关联类型（一个求值器类型的求值结果类型是唯一的）。

所有作者定义最终都 lower 成运行时节点 AnimNode。AnimNode 的内容是封闭的 NodeContent，只包含运行时真正需要解释的形态：

NodeContent
├─ Sequence(Vec<AnimNode>)
├─ Stack(Vec<AnimNode>)
├─ Leaf(Box<dyn EvalDyn>)
├─ Static(Vec<DynItem>)
└─ Audio(Box<AudioTrack>)

叶子通过 Eval 保持开放，lowering 协议则是 IntoAnimNode：

#![allow(unused)]
fn main() {
/// A definition that can be lowered into the runtime animation tree.
pub trait IntoAnimNode: Sized {
    /// Lower this definition into its local runtime representation.
    fn into_anim_node(self) -> AnimNode;
}
}

所有的 E: Eval where E::Output: AnyExtractCoreItem 都自动实现 IntoAnimNode，因此动画创建直接返回自身即可使用，不需要手写 lowering：

#![allow(unused)]
fn main() {
impl<T: FadingRequirement + Sized + 'static> FadingAnim for T {
    fn fade_in(&mut self) -> FadeIn<Self> {
        FadeIn::new(self.clone()).apply_to(self)
    }
    fn fade_out(&mut self) -> FadeOut<Self> {
        FadeOut::new(self.clone()).apply_to(self)
    }
}
}

IntoAnimNode 是可组合动画的统一入口。AnimSequence、AnimStack、AnimLagged、Paramed<A> 和 At<A> 都实现它，因此既可以独立构造，也可以被 Scene 或其它容器接纳。

AnimLagged 与迭代器收集

stagger 排布由 AnimLagged 容器表达：

#![allow(unused)]
fn main() {
let animation = lagged![0.2; a.fade_in(), b.fade_in(), c.write()];
}

• 子动画要求 Unplaced（和 AnimSequence 一样），放置由容器计算：start_i = start_{i-1} + lag_ratio · d_{i-1}。lag_ratio 因此是 AnimStack（0.0，同时）与 AnimSequence（1.0，相继）之间的插值；
• 窗口外时间由 with_leading/with_trailing 配置（LaggedFill::{Hold, Empty}，默认都 Hold）：每个元素在 build 时被物化为一条 [前填充][动画][后填充] 的 per-item AnimSequence 轨道（前=初态、后=末态，采样自窗口边缘；空填充跳过；零时长子项跳过前填充）——preview 时间线所见即所得，没有隐藏的钳制规则。想让元素窗口后消失，让它的动画以 hide 结尾（seq![item.fade_in(), item.hide()]）；
• 由于填充在 build 时采样，子动画应当是纯（闭式）动画；
• 子动画是完整的 IntoAnimNode：可以自带 with_rate_func/with_duration 等播放参数，容器在各自 node 上施加速率；
• 配套迭代器 API：collect::<AnimStack>()/collect::<AnimSequence>()（FromIterator）与 AnimIterExt::{into_stack, into_seq, into_lagged}。

窗口与填充语义一张图看懂——示意 lagged![0.2; a, b, c]、各动画 1 秒、默认 Hold 填充（时间轴单位 0.2 秒）：

gantt
    dateFormat X
    axisFormat %s
    title lagged 容器窗口示意（lag_ratio 0.2）
    section a
    动画 :a1, 0, 5
    后填充（末态 Hold） :a2, 5, 7
    section b
    前填充（初态 Hold） :b0, 0, 1
    动画 :b1, 1, 6
    后填充（末态 Hold） :b2, 6, 7
    section c
    前填充（初态 Hold） :c0, 0, 2
    动画 :c1, 2, 7

Paramed<A>、At<A>

动画本身在时间轴上“长什么样子”并不依赖于其起始时间，只有在要 放置 在某种时间坐标上的时候起始时间才存在作用。对于 AnimSequence 和 AnimStack 来说，前者反而要求动画没有被指定起始时间，因为动画要被相继紧接着放置进序列中。

原先统一在 AnimationInfo 内的动画参数现在拆分到了 Paramed<A> 和 At<A> 两个泛型结构体内：

#![allow(unused)]
fn main() {
/// An animation definition with overridden playback parameters.
pub struct Paramed<A> {
    inner: A,
    param: AnimationParam,
}

/// An animation fixed at an offset in its parent's time coordinates.
///
/// This is a terminal placement entry: it implements [`IntoAnimNode`] but not
/// [`Unplaced`], so playback parameters must be configured before calling
/// [`Unplaced::at`].
pub struct At<A> {
    inner: A,
    offset_sec: f64,
}
}

使用 .with_duration、with_rate_func、with_enabled 会自动修改或包裹 Paramed<A>，使用 .at 会自动包裹 At<A>。

Preview App 时间轴控件重构

在新的动画组织系统下，Preview App 的时间轴控件也对应做了大幅重构：

ECS Schedule 取代 RenderGraph

https://github.com/AzurIce/ranim/pull/175

渲染侧的 ECS 化：渲染原语进入内部 RenderWorld，渲染准备与 GPU pass 由 schedule 组织；用户级 item、动画求值仍停留在 World 之外。

之前：CoreItemStore 兼任传输与查询

旧实现里，求值结果由 CoreItemStore 承载：

#![allow(unused)]
fn main() {
/// A store of [`CoreItem`]s.
#[derive(Default, Clone)]
pub struct CoreItemStore {
    /// Id of [`CameraFrame`]s
    pub camera_frame_ids: Vec<(usize, usize)>,
    /// [`CameraFrame`]s
    pub camera_frames: Vec<CameraFrame>,

    /// Id of [`VItem`]s
    pub vitem_ids: Vec<(usize, usize)>,
    /// [`VItem`]s
    pub vitems: Vec<VItem>,

    /// Id of [`MeshItem`]s
    pub mesh_item_ids: Vec<(usize, usize)>,
    /// [`MeshItem`]s
    pub mesh_items: Vec<MeshItem>,
}
}

它既用于承载并传输求值结果，又用于渲染管线查询访问——两种职责混在一起。

现在：RenderFrame 传输 + RenderWorld 查询

拆分为了 RenderFrame（帧级传输缓冲）和 Renderer 内部的 ECS World：

#![allow(unused)]
fn main() {
/// A reusable, frame-local transport buffer between evaluation and rendering.
#[derive(Default)]
pub struct RenderFrame {
    items: Vec<(CoreItemId, CoreItem)>,
}
}

#![allow(unused)]
fn main() {
pub struct Renderer {
    width: u32,
    height: u32,
    world: World,
}
}

前者只用于传输（求值线程 → 渲染线程），后者用于承载运行时的查询、变更检测与 schedule。

Reconcile：按身份增量更新实体

每帧从 RenderFrame 更新 World，再运行渲染 Schedule：

#![allow(unused)]
fn main() {
/// Reconcile and render one evaluated frame.
pub fn render_frame(
    &mut self,
    render_textures: &mut RenderTextures,
    clear_color: wgpu::Color,
    frame: &RenderFrame,
) {
    reconcile(&mut self.world, frame);
    self.world
        .insert_resource(FrameTarget::new(render_textures, clear_color));
    self.world.run_schedule(RenderPrepare);
    self.world.run_schedule(RenderGraph);
}
}

reconcile 以 CoreItemIdentity(animation_id, part) 为跨帧 key，从 RenderFrame 更新渲染 World：

• 每个实体携带 CoreItemIdentity 与 SceneOrder；值相同则不写组件（保留 Changed<T>），值变化才替换，本帧消失的 key 对应实体被移除；
• 身份与顺序是两件事：CoreItemIdentity 回答“是否是上一帧的同一项“，SceneOrder 回答“本帧按什么顺序消费“——ECS query 顺序不构成绘制顺序，prepare 阶段显式按 SceneOrder 排序分桶；

Schedule 组织渲染阶段

RenderPrepare:  Collect → PrepareResources → Upload → PrepareBindGroups
RenderGraph:    Begin → Render → Submit → Finish
  └─ ViewRender: Clear → Compute → Depth → Color → OITResolve

• RenderPrepare 把组件展开为 GPU 输入（storage/index/uniform 数据、上传、绑定组）；
• RenderGraph 驱动整个画面生命周期：Begin 创建 frame encoder，Render 运行逐 view 子 schedule，Submit 提交 command buffer，Finish 结束 profiling frame；
• 单相机也走完整的 ViewRender 子 schedule（clear、VItem compute、depth、color、OIT resolve），避免单 view 成为以后多 view 的特殊路径；
• 自制的 Graph<NodeKey, Box<dyn RenderNode>> 节点图被移除——节点 trait、拓扑容器和查询都在重复 ECS schedule 已提供的能力。

求值与迭代式动画区段

相关 PR：#177（有状态区段引入）、#183（统一协议与容器重组）、#186（纯 eval_alpha 收敛）。本节按当前 content-is-sequence 收敛后的实现编写。

v0.2 的动画区段都是函数式的：从归一化进度闭式采样。这类区段无法表达有状态的迭代式动画（粒子、弹簧、物理模拟、三体），因为求值器无法保留跨帧状态、也无法按 dt 推进。v0.3 用一套通用求值协议统一两类区段，并最终把协议收敛为对进度的纯查询。

单一 Eval 协议

纯（闭式）与迭代（有状态）区段底层是同一个协议。动画内容一旦定义就不可变，evaluator 只回答一个问题：在自身归一化进度 alpha ∈ [0, 1] 处的输出是什么。

#![allow(unused)]
fn main() {
pub trait Eval {
    type Output;

    /// 在归一化进度 alpha 处求值。
    fn eval_alpha(&self, alpha: f64) -> Self::Output;
}
}

• eval_alpha 是 &self 上的纯查询：同一个 alpha 永远得到同一个 Output，与调用顺序和次数无关；
• evaluator 看不到秒、场景时钟或 logic_fps；AnimNode 负责把场景时间映射成 alpha 后再调用它；
• 有状态区段在内部记忆化自己的积分快照；纯区段就是闭式函数。

EvalExt::apply_to / apply_alpha_to 是 build 期便捷方法：它们通过 eval_alpha 把 item 写成指定进度（默认末态）并返回动画本身。内置动画的工具方法（fade_in() 等）正是靠 apply_to 在创建动画的同时把 item 置为末态。

纯闭包：Pure

闭包是匿名类型，不能按名字实现 Eval，所以用 ranim_core::animation::eval::pure::Pure 包一层：

#![allow(unused)]
fn main() {
pub struct Pure<F>(pub F);

impl<T, F> Eval for Pure<F>
where
    F: Fn(f64) -> T,
{
    type Output = T;

    fn eval_alpha(&self, alpha: f64) -> T {
        (self.0)(alpha)
    }
}
}

#![allow(unused)]
fn main() {
let animation = Pure::new(|alpha| Square::new(alpha)).with_duration(2.0);
}

具名纯动画（FadeIn、Morph、Create 等）直接实现 Eval，不需要这个 wrapper。

迭代区段：IterativeEval + Iterative

#![allow(unused)]
fn main() {
pub trait IterativeEval {
    type Output;

    /// 推进一个内容步。alpha 是当前进度，delta_alpha = 1/N。
    fn step(&self, output: &mut Self::Output, alpha: f64, delta_alpha: f64);
}
}

Iterative::new(initial, evaluator) 持有不可变的定义（初始状态、sim_step、step 逻辑），把积分快照放在内部 RefCell<Snapshot> 中。with_steps(N) 声明内容自己的步数（默认 1/120）；eval_alpha(target) 前进时逐 sim_step 积分，回退时从初始状态重置重放，重复查询同一个 alpha 是 O(1)。

迭代逻辑本身简单时，直接用 Iterative::from_fn 写闭包即可；逻辑时长使用过程中的局部变量捕获，并传给 with_duration，不要使用全局 const：

#![allow(unused)]
fn main() {
let sim_secs = 4.0;

let animation = Iterative::from_fn(
    SpringState { x: 1.0, v: 0.0 },
    move |state, _alpha, delta_alpha| {
        let dt = sim_secs * delta_alpha; // 内容自己的物理秒
        let acc = -K * state.x - C * state.v;
        state.v += acc * dt;
        state.x += state.v * dt;
    },
)
.with_steps(240)
.with_duration(sim_secs);
}

• 闭包的状态类型位于 Fn 输入位置，stable Rust 无法从闭包类型反推出关联 Output，所以 Iterative::from_fn 通过 IterativeFn<S, F> 显式绑定二者；
• 迭代逻辑较复杂、需要多个字段或复用方法时，实现命名 IterativeEval 结构体，并把 sim_secs 等参数放在 self 上；
• 可变状态全部住在 Output 里，适配器持有初始状态值，恢复是结构性的；
• 状态与渲染内容不同时，为状态类型实现 Extract（每帧投影一次），如 nbody 的 bodies+trails → VItem。

进度是唯一坐标

Time / DeltaTime / GlobalTime 已从协议中删除。ranim_core::time 只保留两个类型别名：

#![allow(unused)]
fn main() {
pub type Alpha = f64;       // 归一化进度
pub type DeltaAlpha = f64;  // 均匀进度步长
}

• 动画逻辑只见进度、不见时间配置：起点、时长、rate 都属于 AnimNode，由它把场景时间映射成 alpha；
• “内容即序列”：迭代动画的内容是作者声明的进度点序列 x₀…x_N，N 是定义而不是采样精度；
• with_duration / with_rate_func / placement 是纯播放重映射（哪个进度何时可见），不改变内容本身；
• 需要真实时间的现象（如 cloth 中球的运动）使用内容自己的逻辑时长换算：sec = sim_secs * alpha，而不是读全局时钟。

SceneEvaluator：单入口会话驱动

#![allow(unused)]
fn main() {
pub type EvaluatedFrame = Vec<((usize, usize), CoreItem)>;

impl SceneEvaluator {
    /// 对当前 render 时刻采样，输出 (animation_id, item) 流。
    pub fn sample_at(&mut self, render_secs: f64, out: &mut EvaluatedFrame);
}
}

• sample_at 是唯一的 session 交互：渲染、preview 拖拽共用这条路径；
• 前进 / 回退 / 原地求值由 Iterative 等 stateful 节点内部完成，session 不再维护逻辑网格；
• logic_fps 参数仅为 API 兼容保留，不再驱动步进；步进尺度由每个迭代区段自己的 sim_step 决定。

模块布局

ranim_core::animation
├── eval
│   ├── pure       （Pure）
│   └── iterative  （IterativeEval / Iterative / IterativeFn）
├── sequence       （AnimSequence）
├── stack          （AnimStack）
└── lagged         （AnimLagged）

ranim::anims
├── camera         （Orbit、CameraFrameAnim）
├── creation       （Create/UnCreate/Write/Unwrite）
├── fading         （FadeIn/FadeOut）
├── morph          （Morph）
└── rotating       （RotatingAnimation）

示例

• iterative_spring：阻尼弹簧，简单闭包步进，sim_secs 为过程局部变量；
• nbody：N 体引力模拟（velocity Verlet、混沌弹射终场、无边界），同样是局部 sim_secs + 闭包；
• cloth_wrap：零重力布料（弹簧力 + 自碰撞 + 球-布碰撞，MeshItem 曲面渲染；球的 kinematic 状态由 sim_secs * alpha 驱动，Extract 投影）。

VItem 法向投影：带宽优先于 ALU

https://github.com/AzurIce/ranim/pull/166

Basis2d 投影抽象被移除，VItem 的投影平面改由单个法向量表达：

• ranim-items 的 VItem 字段 basis: Basis2d 改为 normal: Option<DVec3>（核心 VItem 同样持有 normal: Option<Vec3>）。不显式设置时由前三点自动计算（vitem_normal_from_points，共线时回退 Z 轴），RotateTransform 随点数据一同旋转法向；
• 渲染侧 per-instance 的 PlaneData 从 3 个 vec4（origin + basis_u + basis_v）缩减为 2 个（normal + origin），u/v 基由 shader 内的 basis_from_normal() 现场生成：任选一根与法向足够不平行的轴，两次叉乘得到确定性正交基，compute 与 vertex 阶段复用同一 WGSL 函数保证 bit-exact。

设计原则是带宽贵于 ALU：每 item 的 per-instance 数据少 16 字节（-33%），代价只是几次 cross/normalize——vertex 阶段每 item 仅 4 个顶点，compute 阶段完全并行且本就 ALU-bound。确需固定投影面的场景仍可显式 with_normal 覆盖。

注：本节落地时 points 尚为世界坐标；“类型化变换系统“一节中 #198 进一步把提取语义调整为局部坐标 + transform 矩阵。

元组 Extract

https://github.com/AzurIce/ranim/pull/185

Extract 直接为 1..=15 元元组实现，异构物件组可以整体提取：

#![allow(unused)]
fn main() {
let items = (circle, line).extract(); // Vec<CoreItem>
}

• 容器 blanket impl 改由 sealed marker trait（IntoExtractIter）约束：所有 impl 都在 crate 内可见，coherence 可以证明元组不满足它，因此元组的直接 impl 不再与 blanket 冲突（E0119）——不需要 Group<T: Tuple> newtype，也移除了 #![feature(tuple_trait)]，ranim-core 保持 stable 兼容；
• blanket 覆盖的容器集合与原先一致（Vec、[E; N]、&[E]、VecDeque、LinkedList、HashSet、BTreeSet、BinaryHeap、Option），下游自定义集合仍可手工实现 Extract；
• 各元数经 variadics_please::all_tuples! 生成，与既有 Interpolatable 元组 impl 同一套模式，无 group! 宏。

渲染与输出体系

相关 PR：#181（worker API）、#182（输出名模板）、#187（wasm bundle）、#201（深度偏置）

渲染 worker API 公开

RenderWorker、RenderThreadHandle 与 RanimRenderApp 及其核心方法公开，用户可以绕过高层 render_scene* 帮助函数自建渲染管线：RenderWorker::{new, yeet, render_store, capture_frame, ...}、RenderThreadHandle::{sync_and_submit, get_store, retrive}、RanimRenderApp::{render_scene_with_progress, render_capture_marks}。

输出名模板

Output/StaticOutput 新增 name_template，支持 {name}/{width}/{height}/{fps} 占位符，默认 {name}_{width}x{height}_{fps}，扩展名按输出格式自动追加；#[output(...)] 宏接受 name_template = "..." 属性（类似 Premiere/达芬奇的导出名模板）。

#![allow(unused)]
fn main() {
#[scene]
#[output(name_template = "{name}_{width}x{height}_{fps}")]
fn my_scene(r: &mut RanimScene) { /* ... */ }
}

ranim-examples wasm bundle 与 rustdoc 实时预览

全部 examples 经 #[path] 引用原始源码（根目录 ranim render --example 等用法不受影响），编译进单一 ranim_examples.wasm——此前每个 example 独立链接完整 preview 引擎并各自跑 wasm-bindgen/wasm-opt。场景可标注 #[wasm_demo_doc]：#[scene] 宏据此在生成的公开函数文档上注入画布元素与 module script，页面加载后 find_scene("<注册名>") 取出场景交给 preview_scene，在 rustdoc 页里直接跑起与 ranim preview 相同的应用（注入的是场景注册名而非函数名，#[scene(name = "hanoi")] 场景仍能正确解析）。

coplanar z-fighting 按 scene-order 深度偏置

共面曲面的遮挡结果改由场景插入顺序决定，而非光栅化舍入：VItemsBuffer::update/MeshItemsBuffer::update 的迭代项改为 (scene_order, item) 对，渲染器按全局 scene order 施加每序深度偏置；新增 z_fighting example 展示按插入顺序的稳定遮挡。

CLI：inspect、output/render 拆分与 agent 工作流

相关 PR：#190、#192

出发点：让 agent 自主完成“写场景 → 自查 → 出片“

v0.3 后期 ranim 的一个明确用户是 coding agent：它没有稳定的桌面环境，用不了交互式预览，却要独立走完“写场景代码 → 验证结构与时序 → 渲染出图 → 视觉检查 → 修改“的完整闭环。CLI 的演进由这个初衷牵引，落在两条设计原则上。

验证分层，贵的留到最后。 新增的 inspect 三个子命令全部纯 CPU、不创建 GPU context、支持 --format json（顶层带 schema_version，供脚本解析）：

• inspect scenes：不调用场景构造函数，只列出 dylib 里注册的场景与 #[output] 摘要——开工第一步确认场景注册成功、输出配置无误；
• inspect tree：构建场景并输出层级动画树，每个节点含 kind（eval/sequence/stack/lagged/static）、anim_name、父局部坐标下的 range、content_duration_secs、rate_func、enabled，迭代节点额外报告自己的 sim_step——时序与组织是否正确，无需渲染即可确认；
• inspect frame <scene> --at <sec>：以 120 Hz 逻辑时钟采样一帧，报告每个 CoreItem 的 z_order、id/kind、来源与几何摘要（AABB、点数、颜色；--verbose 给完整几何）——“某时刻物件不对/位置不对/z-order 不对“不再需要上 GPU 盲调。

快速冒烟与正式交付分离。 原 ranim render 一分为二：ranim output [scenes...] 批量渲染每个声明的 #[output]、处理 TimeMark::Capture 截图，是交付前的最终验证；ranim render <scene> 用固定默认设置（1080p60 mp4）把单个场景快速渲一次，忽略 #[output] 与 Capture——迭代中只想看效果时用。内部由 RenderJob 抽象统一两条路径。

配合既有的 preview（watch + 热重载）与 dylib 加载方式，这条工作流可以完全无头完成：

inspect scenes → inspect tree → inspect frame → render（冒烟出图）→ 视觉检查 → 修改 → output（交付）

原则与 cli 章的表述一致：能用便宜的 inspect 查清的问题，不要留到昂贵的 GPU 渲染之后才发现。

其他

• 用户层 MeshItem 统一为 f64（DVec3/DMat4），与 Surface/VItem 一致；渲染侧核心表示仍为 f32，From 转换自动完成。

类型化变换系统

相关 PR：#196（包装器与变换群）、#197（规范局部原语）、#198（贯穿核心与渲染）、#200（Partial/Empty 转发）

动机：从散落的变换行为到统一模型

此前变换行为散落在各具体类型上：MeshItem/Surface 各自内嵌 DMat4 transform，VItem 靠直接改点数据，shift/rotate/scale 分散在各自独立的 trait 里；“改语义参数“与“改渲染几何“在类型层面没有区分——同一个用户操作，在这个物件上是改矩阵、在那个物件上是改几何。v0.3 用一套模型统一：物件要么通过 ApplyTransform<G> 吸收变换（当且仅当其表示对该变换族封闭），要么把变换外挂在新包装器 Transformed<T, G> 里。

Transformed<T, G> 与类型化变换群

#![allow(unused)]
fn main() {
pub struct Transformed<T, G> {
    pub inner: T,
    pub transform: G,
}

pub trait TransformGroup: Sized {
    fn identity() -> Self;
    fn compose(&self, inner: &Self) -> Self; // outer * inner（列向量约定）
}

pub trait ApplyTransform<G> {
    fn apply(&mut self, transform: G) -> &mut Self;
}
}

• 变换群类型：Translation、Rigid、Similarity、Diag，到一般仿射边界 DAffine3；同族内组合，跨族不隐式加宽——需要更一般的表示时显式升级（Translation → Rigid → Similarity → DAffine3，Diag → DAffine3），让加宽点在源码里可见（阶梯图解见理解 Ranim · Transformed，此处不赘）；
• 外内组合显式命名：.transformed(inner).compose_outer(outer) 与 .transformed(outer).compose_inner(inner) 都得到 outer * inner；wrapper 自己的 ApplyTransform 实现做外乘，嵌套 wrapper 从内向外扁平化；
• 便捷操作连接到 primitive action：shift 要求 ApplyTransform<Translation>、rotate_on_axis 要求 Rigid、非均匀 scale 要求 Diag、等比缩放要求 Similarity、AABB 系操作走既有 ScaleTransform/Aabb——每个物件只暴露保持其表示的操作；
• 模型变换止步于仿射：一般 projective Mat4 带非仿射齐次行、需要透视除法，属于相机投影而非模型变换；
• Transformed::map_inner/map_transform 支持重映射被包裹物与显式升级/受检降级变换存储（#197）。

语义闭包与 bake

bake() 只在 T: ApplyTransform<G> 精确成立时可用——语义边界由类型表达：

语义形状（圆/球/矩形/方块）只在 similarity 下实现吸收，点数据/VItem/一般网格数据吸收到 affine。想要“只是看起来变“的结果，留在 Transformed<T, DAffine3> 里，而不是错误地烘进语义类型。Rectangle::scale_axes（#196 由 scale_local 更名）是对固有尺寸的编辑，与外部变换组合是两件事。

规范局部原语：placement lives in Transformed only

#197 把语义形状收敛为以原点为中心的规范局部原语：Square/Rectangle 移除 center/axes/p0，Sphere 移除 center，Arc/Circle/Ellipse/EllipticArc 移除定位轴，TextItem 以内在 em_size 取代 origin/basis——净删约 1000 行 per-type 锚点/缩放管线。定位不再存在于物件上：

#![allow(unused)]
fn main() {
// 以前：Circle::new(2.0).with_center(pos)
let circle = Circle::new(2.0).transformed(Translation(pos));
}

裸的规范形状不再实现 ApplyTransform（shift/rotate_*/非均匀 scale 不可用）：要么先包裹（.transformed(DAffine3::IDENTITY) 恢复完整 fluent 面），要么转成点集类型（Polygon/VItem，它们仍直接吸收仿射）。锚点（core 的 Centroid，几何原语的 Origin/Focus）在 inner 局部空间定位后再经外层变换；example 用法收窄到实际运动群（Translation 轨道、Rigid 的魔方转动与四面体旋转经群操作组合而非手写齐次矩阵积）。

变换贯穿核心与渲染管线

核心 VItem 新增局部到世界 transform: Mat4，CoreItem::apply_transform 对它做矩阵组合而非重写点数据——提取一个 Transformed 只写一个矩阵。渲染侧 per-item transform 进只读 storage buffer，vitem vertex stage 在从平面基重建 3D 位置后应用 transforms[instance]。由此确立插值契约：wrapper 的 lerp 只动位姿、inner 几何恒定；经典 morph 是显式的 bake 进裸 VItem/MeshItem。提取出的核心 VItem::points 与可选 normal 由此变为局部空间值——消费方需先应用 transform（ranim-cli inspect 已按此报告世界空间）。

flowchart LR
    U["用户空间<br/>Transformed&lt;T, G&gt;<br/>位姿在 wrapper，inner 恒定"] -->|"extract：组合为一个矩阵"| K["core VItem<br/>points/normal 局部坐标<br/>+ transform: Mat4"]
    K -->|"update：只读 storage buffer"| G["渲染侧<br/>per-item transforms"]
    G --> V["vertex stage：<br/>平面基重建后按实例应用 transform"]

法向量的仿射变换

对线性部分为 的仿射变换，显式法向按 （逆转置）变换而非按点/向量变换，mesh shader 相应使用 cofactor 形式——非均匀缩放与剪切下法向仍垂直于表面。

配套的小步：#200 为 wrapper 补齐 Partial/Empty 转发（此前已转发 Interpolatable/Opacity 与填/描色），被包裹的物件由此可直接 create()/write()——get_partial 取 inner 的部分切片并原样保留克隆的位姿，empty() 组合 T::empty() 与 G::identity()。

场景图层级与 glTF 导入

https://github.com/AzurIce/ranim/pull/202

“placement lives in Transformed only” 的教义推广到树上：

#![allow(unused)]
fn main() {
pub struct Node<I, G = DAffine3> {
    pub id: Option<String>,
    pub item: Option<I>,
    pub children: Vec<Transformed<Node<I, G>, G>>,
}
}

flowchart TB
    R["Node：根 frame（id）"] -->|pose| C1["Node：<g> frame"]
    R -->|pose| L1["Node：path 叶子"]
    C1 -->|pose| L2["path 叶子（id: stripes）"]
    C1 -->|pose| L3["path 叶子"]

位姿住在边上——图中每条 pose 边都是一个 Transformed 包裹：

• Node 是纯结构（id + 可选 payload + 子节点），每个子节点的位姿住在边上的 Transformed 里；全部递归代数——extract、lerp、align、partial/empty、AABB、centroid、样式转发、按 id 寻址（by_id/by_ids/by_id_path）——由 Transformed 自身的实现组合而来，Node 不再依赖 TransformGroup；

• 对齐遵循统一规则：缺席侧用对侧的透明克隆填充（payload 缺席、空/非空子列表同理），跨结构 lerp 平滑淡入淡出；leaf()/group()/branch() 构造器保持调用点简短，裸节点与包裹节点可在同一 vec![...] 里混排（裸节点按 identity 位姿放置）；

• SvgItem 重建在该树上：<g> 映射为纯 frame、<path> 为 payload 叶子，元素 id 全程可寻址——svg.by_id("stripes")?.set_fill_color(BLACK)；SvgItem::new 把居中 + Y 翻转组合到根放置上（而非替换根变换），viewBox 缩放得以保留；提取按深度优先保持 painter’s-algorithm 顺序，From<SvgItem> for Vec<VItem> 保留旧的 bake 工作流（TextItem 依赖于此）；

• glTF/GLB 导入（新 gltf feature，opt-in）：node_tree_from_path/node_tree_from_gltf 返回 GltfTree（节点树 + 文档索引→路径映射），名字（by_id）与文档索引（node，动画 channel 与 skin.joints 的寻址方式）双寻址；glTF 强制的 Y-up 自动转为 ranim 的 Z-up（翻转组合进场景根放置）；单 primitive mesh 直接作 payload，多 primitive 拆为兄弟叶子。首版不含 materials/skins/morph targets/动画/data: buffer；

• 性能：posing 从微秒级控制点重写变为纳秒级矩阵组合——posing 移出每帧 profile；extract 因遍历放置与组合矩阵带小常数，整体帧成本反而更低；渲染与原实现持平（GPU 应用 per-item 矩阵顶替了原先的预烘焙）。Ghostscript Tiger（138 paths）上的对照：

  操作（整树）	旧（baked）	新（树上）
  pose：rotate	4.57 µs	18.9 ns（~250×）
  pose：shift	4.52 µs	9.5 ns（~500×）
  extract	54.5 µs	59.5 µs（+~9%）
